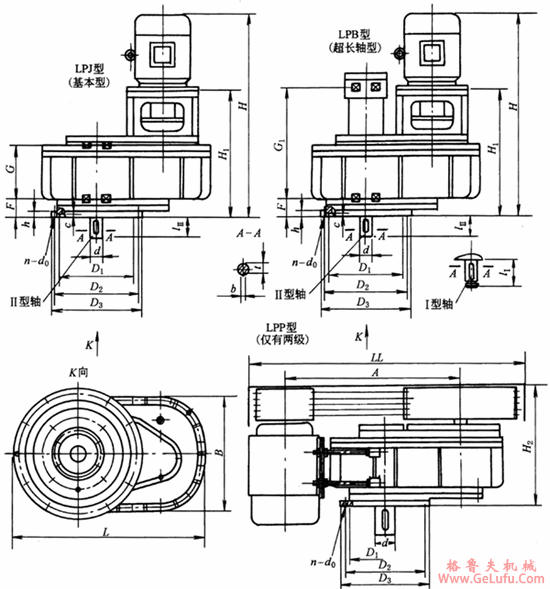

LPJ、LPB、LPP型平行轴硬齿面圆柱齿轮减速器外形安装尺寸

传真：0312-6784733

格鲁夫配件

(mm)

级数	型号	轴径d	外形尺寸										安装尺寸										重量 /kg
级数	型号	轴径d	B	L	LL	A	H₂	H₁	H	F	G	G₁	D₁ (H9)	D₂	D₃	c	h	n-d₀	l_Ⅰ	l_Ⅱ	b	t	重量 /kg
两级减速	171	40(k6)	270	392	600	400	304	330	580～610	53	145	280	200	230	260	5	16	6-φ14	95	80	12	35	105
	192	50(k6)	350	530	730	510	340	407	657～747	65	175	340	230	260	290	5	16	6-φ14	125	80	16	44	150
	215	60(k6)	350	530	730	510	350	407	672～842	65	175	340	230	260	290	5	16	6-φ14	145	100	18	53	160
	240	70(m6)	400	600	909	610	450	480	780～1080	74	195	380	270	305	340	6	16	8-φ18	145	100	20	62.5	220
	272	80(m6)	490	735	1097	755	515	601	1036～1266	85	250	500	320	360	400	6	22	8-φ18	145	130	22	71	310
	305	90(m6)	490	735	1097	755	560	601	1141～1306	85	250	500	320	360	400	6	22	8-φ18	190	130	25	81	324
	375	90(m6)	580	889	1330	900	600	660	1260～1570	95	300	580	455	520	580	8	30	8-φ23	190	130	25	81	436
	500	100(m6)	720	1050	1702	1160	716	955	1755～1935	110	400	820	640	720	780	10	35	12-φ23	190	160	28	90	985
	600	130(m6)	850	1240	1913	1375	890	1065	1950～2355	125	500	930	700	760	820	10	40	12-φ23	230	180	32	119	1610
三级减速	311	35(k6)	330	580				480	730～770	50	175	350	230	260	290	5	16	6-φ14	90	55	10	30	100
	352	50(k6)	360	620				500	750～840	58	195	400	270	305	340	6	16	8-φ18	125	80	14	44.5	155
	395	65(m6)	420	737				554	870～990	75	265	515	320	360	400	6	22	8-φ18	145	100	18	58	188
	440	80(m6)	450	807				600	960～1200	75	290	500	380	430	480	8	22	12-φ23	145	130	22	71	342
	496	95(m6)	500	931				660	1260～1365	85	300	580	455	520	580	8	28	8-φ23	190	150	25	86	327
	555	110(m6)	580	1040				800	1400～1710	108	400	650	530	590	640	10	30	12-φ23	200	170	28	100	436

注：1.LPB型减速器输出轴轴承间距大，承受搅拌轴载荷能力大。LPP型是在相同规格的LPJ型之前增加一级带传动(窄V带或同步带传动)。

2.主电机采用YA、YB型电机时，LPP型减速器将采用防静电传动带。
