齿轮减速机

FJ1、FJ2、FJ3、FJ4、FJ5、FJ6、FJ7、FJ8、FJ9、FJ10、FJ11、型硬齿面圆柱、圆锥齿轮减速机外形安装尺寸

发布日期：2023-12-28 18:50 浏览次数：

FJ1、FJ2、FJ3、FJ4、FJ5、FJ6、FJ7、FJ8、FJ9、FJ10、FJ11、型硬齿面圆柱、圆锥齿轮减速机外形安装尺寸(图1) gelufu.com.cn

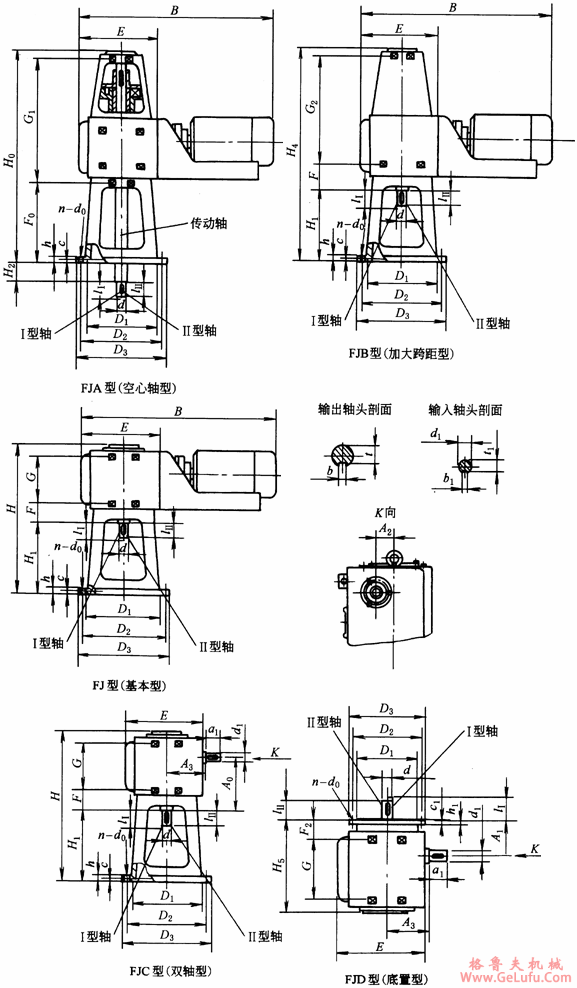

FJ型硬齿面圆柱圆锥齿轮减速器外形安装尺寸

Tel:0312-6784766

微信：grove_company

FJ1、FJ2、FJ3、FJ4、FJ5、FJ6、FJ7、FJ8、FJ9、FJ10、FJ11、型硬齿面圆柱、圆锥齿轮减速机外形安装尺寸(图2) 电话：0312-6784766

/mm

型号	d （h6）	D₁ (H9)	D₂	D₃	n	d₀	h	h₁	c	c₁	l_Ⅰ	L_Ⅱ	d₁	a₁	F	F₂	G	G₁	G₂	H₂	H₅	E	B max
FJ1	30	245	295	340	8	φ18	25	30	6	5	70	55	22	45	40	60	200	500	500	150	350	385	800
FJ2	40	290	350	395	12	φ18	25	30	6	5	85	75	22	45	40	65	200	500	500	200	350	385	830
FJ3	50	320	400	445	12	φ22	28	32	6	5	100	80	30	55	50	80	280	620	620	300	399	475	1033
FJ4	65	415	515	565	16	φ22	28	32	8	6	130	110	45	80	80	80	368	778	778	400	501	555	1280
FJ5	80	520	620	670	16	φ27	30	35	8	6	130	145	50	100	84	100	372	942	942	500	539	580	1382
FJ6	95	670	780	830	16	φ30	30	35	8	6	170	150	50	100	90	100	465	895	895	600	631	650	1594
FJ7	110	730	830	900	16	φ30	42	45	12	10	200	200	75	130	110	120	664	1204	1204	700	865	970	2105
FJ8	120	840	940	1010	16	φ30	45	50	12	10	225	220	75	130	110	150	664	1204	1204	800	895	970	2225
FJ9	140	970	1080	1150	16	φ33	55	55	12	10	255	230	80	130	111	180	733	1398	1393	850	1004	1210	2714
FJ10	160	1100	1220	1300	16	φ33	50	55	12	10	255	240	95	170	120	210	750	1550	1550	950	1200	1400	2750
FJ11	200	1200	1350	1450	16	φ39	60	65	12	10	280	260	95	170	150	250	850	1700	1700	1000	1250	1550	2900

格鲁夫机械

型号	A₀	A₁	A₂	A₃	配置单端面、无内置轴承机械密封或较低填料箱及SF式联轴器					配置双端面、内置轴承机械密封或较高填料箱及夹壳型联轴器					b	t	b₁	t₁	重量 /kg
型号	A₀	A₁	A₂	A₃	F₀	H	H₀	H₁	H₄	F₀	H	H₀	H₁	H₄	b	t	b₁	t₁	重量 /kg
FJ1	178	168	60	136	250	683	793	400	980	450	783	993	500	1080	8	26	6	18.5	188
FJ2	178	168	60	136	250	683	793	400	980	450	783	993	500	1080	12	35	6	18.5	250
FJ3	250	217	70	166	300	819	959	450	1159	500	919	1159	550	1259	14	44.5	8	26	350
FJ4	350	310	120	202	300	1001	1131	500	1411	520	1101	1351	600	1511	18	58	14	39.5	520
FJ5	350	350	160	230	330	1023	1339	500	1593	550	1173	1559	650	1743	22	71	14	44.5	750
FJ6	425	382	158	281	350	1221	1311	600	1651	600	1371	1561	750	1801	25	86	14	44.5	1000
FJ7	595	510	200	383	350	1605	1635	750	2145	650	1755	1935	900	2295	28	100	20	67.5	1400
FJ8	595	510	200	383	350	1605	1635	750	2145	650	1755	1935	900	2295	32	109	20	67.5	2000
FJ9	655	555	260	427	350	1735	1839	800	2400	650	1935	2139	1000	2600	36	128	22	71	2800
FJ10	750	565	260	570	350	1850	2050	850	2550	650	2050	2050	1050	2750	36	148	25	86	3800
FJ11	805	585	270	598	400	2050	2250	900	2990	700	2250	2550	1100	3100	45	185	25	86	5200

格鲁夫齿轮箱

注：FJA型减速器输出轴为空心轴，并配有传动轴，在搅拌釜内通过联轴器与搅拌轴联接，检修轴密封时可以将传动轴抽出，不需拆除减速器。FJB型轴承间距大，承载能力大，适合长搅拌轴而又不需加底轴承的场合。FJC型适合于特殊驱动机构和特殊要求的场合。FJD型用于传动装置位于搅拌釜下方的场合。 www.gelufu.com.cn
