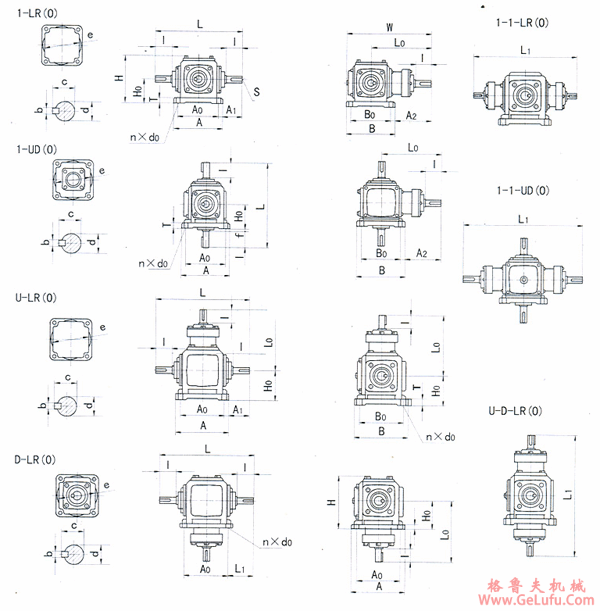

BZ系列螺旋锥齿轮转向箱安装尺寸
gelufu.com
邮箱：china@gelufu.com
|
型号 |
安装尺寸 |
轴伸尺寸 |
外形尺寸 | ||||||||||||||||||
|
Ho |
Ao |
Bo |
A1 |
A2 |
Lo |
nd×o |
d |
b |
c |
I |
S |
L |
H |
A |
B |
W |
T |
f |
L1 |
e×深 | |
|
BZ2 |
52 |
84 |
84 |
48 |
82 |
124 |
4×9 |
15 |
5 |
17 |
30 |
M4 |
180 |
100 |
100 |
100 |
174 |
10 |
6 |
|
94×3 |
|
BZ4 |
76 |
125 |
125 |
53.5 |
117.5 |
180 |
4×11 |
19 |
6 |
21.5 |
38 |
M5 |
232 |
145 |
155 |
155 |
257.5 |
17 |
2 |
360 |
145×5 |
|
BZ6 |
90 |
152 |
152 |
81 |
146 |
222 |
4×14 |
25 |
8 |
28 |
50 |
M6 |
314 |
175 |
190 |
190 |
317 |
17 |
17 |
444 |
175×5 |
|
BZ7 |
100 |
174 |
174 |
86 |
178 |
265 |
4×14 |
32 |
10 |
35 |
60 |
M8 |
346 |
198 |
210 |
210 |
370 |
22 |
13 |
530 |
205×5 |
|
BZ8 |
115 |
195 |
195 |
110.5 |
210.5 |
308 |
4×14 |
40 |
12 |
43 |
75 |
M10 |
416 |
225 |
235 |
235 |
425.5 |
22 |
18 |
616 |
240×5 |
|
BZ10 |
140 |
240 |
240 |
120 |
240 |
360 |
4×16 |
45 |
14 |
48.5 |
90 |
M12 |
480 |
270 |
285 |
285 |
502.5 |
25 |
10 |
720 |
295×5 |
|
BZ12 |
175 |
290 |
290 |
130 |
270 |
415 |
4×21 |
50 |
14 |
53.5 |
100 |
M16 |
550 |
340 |
340 |
340 |
585 |
32 |
0 |
830 |
350×5 |
