ZJY型轴装式圆柱齿轮减速机的选用JB/T 7007-1993

发布日期：2023-12-28 18:48 浏览次数：

ZJY型轴装式圆柱齿轮减速机的选用JB/T 7007-1993(图1)

格鲁夫减速机

减速器的选用格鲁夫减速机

1．选用系数

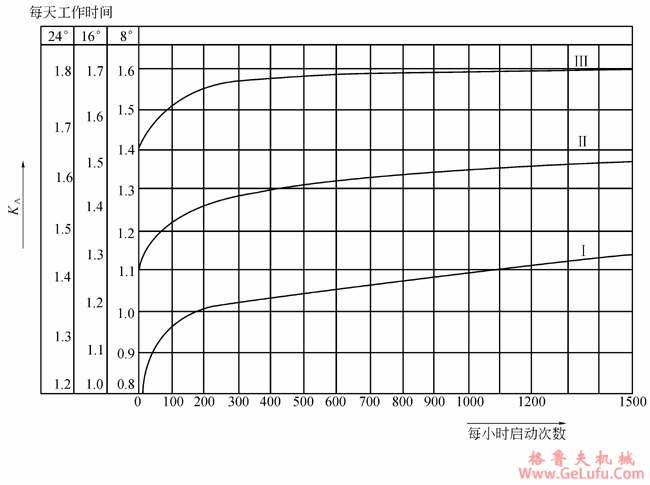

ZJY型减速器的选用系数K_A见图。环境温度系数f₁见表，负荷系数f₂见表，公称功率利用系数f₃见表。

Ⅰ─均匀载荷；Ⅱ─中等冲击载荷；Ⅲ─强冲击载荷

在选减速器之前，必须根据每天工作时间，每小时启动次数及载荷性质来确定工况系数。

例：载荷性质Ⅰ，每小时启动200次，每天工作24h，根据上图，则选用系数K_A=1.35。

环境温度系数f₁见下表。

环境温度系数f₁

冷却条件	环境温度t/℃
冷却条件	10	20	30	40	50
无冷却 f₁	0.9	1	1.1	1.2	1.3

负荷系数f₂

小时负荷率/%	100	80	60	40	20
f₂	1	0.94	0.86	0.74	0.56

公称功率利用系数 f₃

P₂/P_1N×100/%	30	40	50	60	70	80
f₃	1.5	1.25	1.15	1.1	1.05	1

注：P_1N─公称输入功率；P₂─负载功率。

2．选用方法与示例

标准减速器的承载能力受机械强度和热平衡许用功率两方面的限制。因此，减速器的选用必须通过两个功率表。

首先按减速器机械强度许用公称输入功率P_1N选用，如果减速器的实用输入转速与承载能力表中的三挡（1500、1000、750）转速之某一挡转速相对误差不超过4%，可按该挡转速下的公称功率选用相应规格的减速器；如果转速误差超过4%，则应按实用转速折算减速器的公称输入功率选用。然后校核减速器热平衡许用功率。

例：某皮带输送机减速器，电动机驱动，电动机转速n₁=1460r/min，传动比i=20,传递功率P=15kW，每日工作24h，最高环境温度35℃，自然通风冷却，油池润滑，要求选用规格相当的标准减速器。

步：按减速器的机械强度功率表选取。一般情况下，要计入工况系数K_A，特殊情况下考虑安全系数。

皮带输送机负荷为中等冲击，取K_A=1.5计算功率：

P_2m=P₂K_A=1.5×15=22.5kW

按i=20及h₁=1500r/min，ZJY180，i=20,n₁=1500r/min,P_1N=24kW。

当h₁=1460r/min时，折算公称输入功率：

P_1N=1460/1500×24=23.4kW

P_2m=22.5kW1=23.4kW,可以选用ZJY180-20型减速器。

第二步：校核热功率P_2t=P₂f₁f₂f₃G1

f₁=1.15;f₂=1;f₃=1.08(15/23.4=64%)

P_2t=P₂f₁f₂f₃=15×1.15×1×1.08=18.63kW>P_G1

不能选用ZJY 180-20型减速器，则需另选较大规格的减速器。按以上程序重新计算。
