齿轮减速机

DBY、DCY、DBZ、DCZ型圆柱齿轮减速机与空心轴套联接的联接轴尺寸JB/T9002-1999

发布日期：2023-12-28 18:45 浏览次数：

DBY、DCY、DBZ、DCZ型圆柱齿轮减速机与空心轴套联接的联接轴尺寸JB/T9002-1999(图1) 格鲁夫减速机

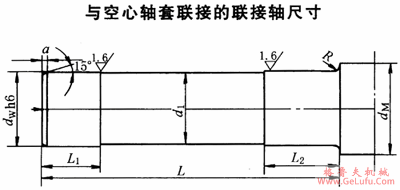

DBY、DCY、DBZ、DCZ型圆柱齿轮减速机与空心轴套联接的联接轴尺寸JB/T9002-1999(图2)

格鲁夫

/mm
减速器公称中心距
a
dM（min）
dW
d1
L
L1
L2
R
160
5
100
80
78
355
65
90
1.6
180
5
110
90
88
395
70
100
1.6
200
5
125
100
98
430
75
110
1.6
224
5
135
110
108
465
80
120
1.6
250
6
150
120
118
510
90
130
2.5
280
6
165
135
133
565
100
140
2.5
315
6
190
160
158
655
120
160
2.5
355
6
210
180
178
710
125
170
2.5
400
8
240
200
198
765
145
190
4
450
8
260
220
218
860
150
200
4
500
10
320
280
278
1145
240
290
4
560
10
350
310
308
1225
260
310
4
630
12
380
340
338
1355
280
330
6
710
12
430
380
378
1440
300
350
6
800
12
470
420
418
1550
320
380
6
注：dW≥160mm时配合公差采用g6。
