齿轮减速机

ZZL40、ZZL45、ZZL50、ZZL55、ZZL60、ZZL65、ZZL70、ZZL75、型圆锥圆柱齿轮减速机的外形尺寸

发布日期：2023-12-28 18:45 浏览次数：

ZZL40、ZZL45、ZZL50、ZZL55、ZZL60、ZZL65、ZZL70、ZZL75、型圆锥圆柱齿轮减速机的外形尺寸(图1) Mobile:13331225020

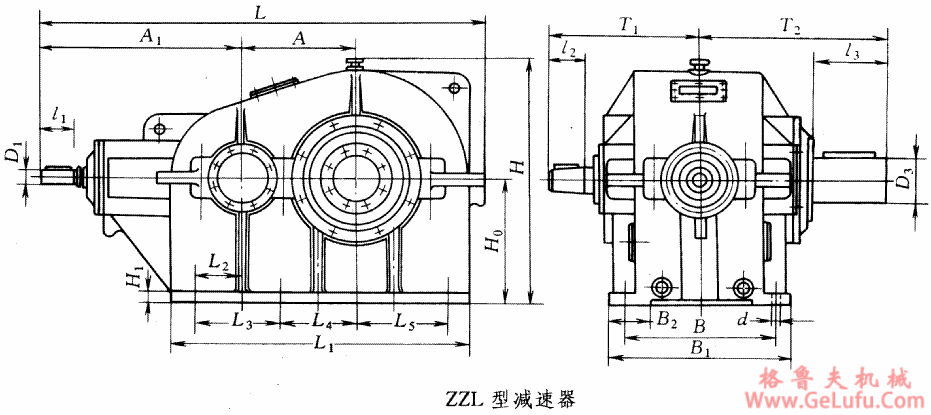

ZZL型圆锥圆柱齿轮减速器的外形尺寸 QQ：47447450

ZZL40、ZZL45、ZZL50、ZZL55、ZZL60、ZZL65、ZZL70、ZZL75、型圆锥圆柱齿轮减速机的外形尺寸(图2) gelufu

ZZL型减速器外形尺寸 （mm）
型号
A
A1
B
B1
B2
H
H0
H1
L
L1
L2
L3
L4
L5
ZZL40
400
660
580
680
150
930
450
40
1495
1015
175
235
400
275
ZZL45
450
750
610
720
160
990
500
40
1760
1180
235
350
400
330
ZZL50
500
905
660
780
140
1115
550
45
1955
1330
290
360
500
360
ZZL55
550
1020
700
850
200
1200
600
45
2140
1440
310
400
550
360
ZZL60
600
1070
740
860
170
1300
650
50
2322
1580
345
500
550
400
ZZL65
650
1100
840
1000
180
1415
700
55
2460
1705
365
500
515
570
ZZL70
700
1100
900
1060
200
1515
750
50
2570
1835
390
665
720
330
ZZL75
750
1240
890
1020
130
1600
800
65
2795
1910
345
420
750
540
型号
T1
T2
D1
I1
D2
I2
D3
I3
n―d
平均重量/kg
ZZL40
550
612
50
110
75
105
130
165
8―40
1513
ZZL45
580
725
55
110
90
130
150
240
8―40
2615
ZZL50
645
810
70
140
100
165
170
300
8―50
3180
ZZL55
680
895
80
170
110
165
200
350
8―50
3866
ZZL60
715
925
90
170
120
165
200
350
8―38
5000
ZZL65
760
960
95
170
130
200
220
350
8―48
7192
ZZL70
795
1010
95
170
130
200
250
350
8―48
7663
ZZL75
880
1060
100
210
220
280
250
350
8―45
8929
