摆线针轮减速机

二级卧式直联型外形安装尺寸图表FWED型8165/09～8255/19

发布日期：2023-12-28 18:40 浏览次数：

二级卧式直联型外形安装尺寸图表FWED型8165/09～8255/19(图1)

手机：13331225020

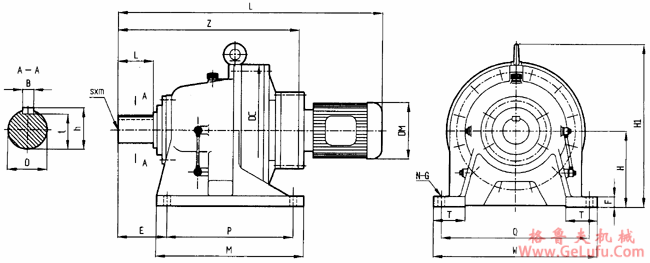

二级卧式直联型外形安装尺寸图表

FWED型8165/09～8255/19

二级卧式直联型外形安装尺寸图表FWED型8165/09～8255/19(图2)

机型号	尺寸
	Z	H	DC	P	Q	M	W	E	H1	F	T	N-G	输出端
	Z	H	DC	P	Q	M	W	E	H1	F	T	N-G	D	L	B	t	h	s×m
8165/09	373	160	300	150	370	238	410	139	356	25	75	4-φ18	60	90	18	53	64	M10×18
8165/10	384	160	300	150	370	238	410	139	356	25	75	4-φ18	60	90	18	53	64	M10×18
8165/11	389	160	300	150	370	238	410	139	356	25	75	4-φ18	60	90	18	53	64	M10×18
8175/09	418	200	340	275	380	335	430	125	425	30	80	4-φ22	70	90	20	62.5	74.5	M12×24
8175/10	432	200	340	275	380	335	430	125	425	30	80	4-φ22	70	90	20	62.5	74.5	M12×24
8175/11	436	200	340	275	380	335	430	125	425	30	80	4-φ22	70	90	20	62.5	74.5	M12×24
8185/10	474	220	370	320	420	380	470	145	460	30	85	4-φ22	80	110	22	71	85	M12×24
8185/13	496	220	370	320	420	380	470	145	460	30	85	4-φ22	80	110	22	71	85	M12×24
8195/11	556	250	430	380	480	440	530	170	529	35	90	4-φ26	95	135	25	86	100	M20×34
8195/13	572	250	430	380	480	440	530	170	529	35	90	4-φ26	95	135	25	86	100	M20×34
8205/11	602	250	448	360	440	440	530	215	530	35	100	4-φ26	100	165	28	90	106	M20×34
8205/13	628	250	448	360	440	440	530	215	530	35	100	4-φ26	100	165	28	90	106	M20×34
8215/13	650	265	485	395	480	475	580	210	575	40	110	4-φ26	110	165	28	100	116	M20×34
8215/16	675	265	485	395	480	475	580	210	575	40	110	4-φ26	110	165	28	100	116	M20×34
8215/17	692	280	526	420	540	520	620	230	610	40	115	4-φ33	120	165	32	109	127	M20×34
8235/16	736	280	526	420	540	520	620	230	610	40	115	4-φ33	120	165	32	109	127	M20×34
8235/18	778	300	562	460	580	560	670	260	667	45	120	4-φ33	130	200	32	119	137	M24×41
8245/16	800	300	562	460	580	560	670	260	667	45	120	4-φ33	130	200	32	119	137	M24×41
8245/18	816	335	614	480	630	580	720	263	729	45	128	4-φ39	140	200	36	128	148	M24×41
8255/18	837	335	614	480	630	580	720	263	729	45	128	4-φ39	140	200	36	128	148	M24×41
8255/17	956	375	670	520	670	630	780	320	815	50	140	4-φ39	160	240	40	147	169	M24×41
8255/19	978	375	670	520	670	630	780	320	815	50	140	4-φ39	160	240	40	147	169	M24×41

二级卧式直联型外形安装尺寸图表

功率	尺寸	型号
功率	尺寸	8165 /09	8165 /10	8165 /11	8175 /09	8175 /10	8175 /11	8185 /10	815 /11	8195 /11	8195 /13	8205 /11	8205 /13
0.18	DM	130			130
	J	100			100
	L	624			670
	重量
0.25	DM	140	140		140
	J	125	125		125
	L	670	670		670
	重量
0.37	DM	140	140		140			140
	J	125	125		125			125
	L	624	624		670			707
	重量
0.55	DM	175	175		175			175
	J	160	160		160			160
	L	655	655		701			756
	重量
0.75	DM	175		175	175		175	175		175
	J	160		160	160		160	160		160		175
	L	655		655	701		655	756		838		160
	重量											879
1.1	DM		195			195		195		195
	J		170			170		170		170		195
	L		681			726		768		850		170
	重量											891
1.5	DM		195			195		195		195
	J		170			170		170		170		195
	L		705			750		792		874		170
	重量											915
2.2	DM		215	215		215	215	215		215	215		215
	J		185	185		185	185	185		185	185		185
	L		745	747		790	794	823		914	930		982
	重量										304
3.0	DM			215			215		215	215			215
	J			185			185		185	185			158
	L			747			794		854	914			982
	重量
4	DM			230			230		230	215	230		230
	J			190			190		190	185	190		190
	L			764			811		882	914	947		999
	重量										321
5.5	DM						270		270	230	270		270
	J						210		210	190	210		210
	L						874		934	931	1010		1062
	重量
7.5	DM								270	270	270		270
	J								210	210	210		210
	L								972	994	1048		1100
	重量

二级卧式直联型外形安装尺寸图表

功率	尺寸	型号
功率	尺寸	8215/13	8215/16	8225/13	8225/17	8235/16	8235/18	8245/16	8245/18	8255/17	8255/19
1.5	DM	195		195
	J	170		170
	L	968		1010
	重量
2.2	DM	215		215		215		215
	J	185		185		185		185
	L	1008		1050		1136		1174
	重量
3	DM	218		215				215		215
	J	185		185				185		185
	L	1008		1050				1174		1361
	重量
4	DM	230		230		230		230		230
	J	190		190		190		190		190
	L	1025		1067		1153		1191		1331
	重量
5.5	DM	270		270		270		270		270
	J	210		210		210		210		210
	L	1088		1130		1216		1254		1394
	重量
7.5	DM	270	270	270		270		270		270
	J	210	210	210		210		210		210
	L	1126	1151	1168		1254		1292		1432
	重量
11	DM		325	325		325		325		325
	J		255	255		255		255		255
	L		1187	1247		1290		1328		1468
	重量
15	DM			325		325		325	325	325
	J			255		255		255	255	255
	L			1292		1335		1373	1394	1531
	重量
18.5	DM			400			400		400	400
	J			310			310		210	310
	L			1402			1467		1504	1623
	重量
22	DM						400		400	400
	J						310		310	310
	L						1467		1504	1623
	重量
30	DM										450
	J										345
	L										1691
	重量
37	DM
	J
	L
	重量
