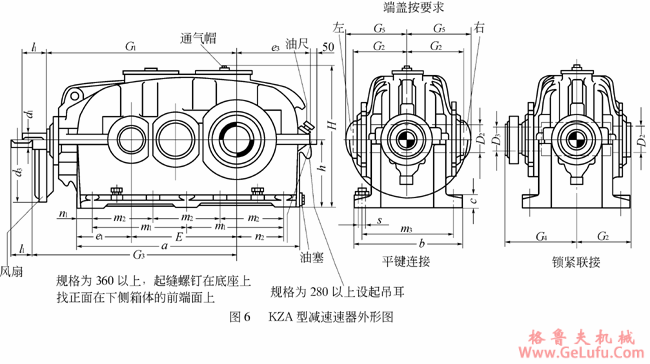

KZA型圆柱齿轮减速器的外形及安装尺寸
格鲁夫丝杆升降机
QQ:47447450
尺寸、重量及油量 | |||||||||||||||||
型号规格 |
a |
b |
c |
轴端① | |||||||||||||
d1 |
l1 |
G3 |
d1 |
l1 |
G3 |
d1 |
l1 |
D2 |
D3 |
d③3 |
E |
e1 |
e3≈ | ||||
iN=14-35.5 |
iN=40-71 |
iN=80-90 | |||||||||||||||
112
125
140 |
430
480
530 |
215
235
245 |
22
25
25 |
19k6
22k6
24k6 |
35
35
40 |
-
-
- |
14k6
19k6
19k6 |
30
35
35 |
-
-
- |
14k6
19k6
19k6 |
30
35
35 |
55H7
65H7
70H7 |
-
-
- |
-
-
- |
192
215
240 |
120.5
132.5
140 |
134
153
171 |
160
180
200 |
600
665
745 |
290
320
355 |
32
32
40 |
28m6
32m6
38m6 |
50
60
60 |
-
605
675 |
22k6
24k6
28m6 |
35
40
50 |
-
-
- |
19k6
22k6
24k6 |
35
35
40 |
85H7
100H7
110H7 |
-
-
- |
-
252
316 |
272
305
340 |
163
175
197.5 |
188
209
238 |
225
250
280
320 |
840
830
1025
1160 |
390
450
500
570 |
40
50
50
63 |
38m6
42m6
48m6
55m6 |
60
70
80
90 |
765
855
940
1055 |
32m6
38m6
38m6
42m6 |
60
60
60
70 |
-
-
-
- |
28m6
32m6
32m6
38m6 |
50
60
60
60 |
120H7
140H7
150H7
170H7 |
-
-
140H7
160H7 |
386
426
556
590 |
385
430
480
545 |
222.5
245
260
300 |
263
293
325
364 |
|
|
iN=12.5-40 |
iN=45-80 |
| |||||||||||||
360
400
450 |
1280
1420
1610 |
600
690
750 |
63
80
80 |
60m6
70m6
75m6 |
105
120
120 |
1160
1295
1435 |
48m6
60m6
70m6 |
80
105
120 |
1160
1295
1435 |
-
-
- |
-
- |
180H7
200H7
230H7 |
170H7
190H7
220H7 |
614
684
764 |
610
680
770 |
320
355
400 |
398
445
505 |
|
|
iN=11.2-45 |
iN=50-80 |
| |||||||||||||
500
560
630
710
800 |
1790
2010
2260
2540
2850 |
830
910
1030
1160
1320 |
100
100
125
125
160 |
85m6
100m6
110n6
120n6
130n6 |
140
180
180
210
210 |
1595
1800
-
-
- |
75m6
85m6
100m6
110n6
120n6 |
120
140
180
180
210 |
1595
1800
-
-
- |
-
-
-
-
- |
-
-
-
-
- |
260H7
300H7
340H7
370H7
410H7 |
245H7
285H7
325H7
355H7
395H7 |
854
914
-
-
- |
860
960
1080
1210
.1360 |
450
515
575
655
735 |
557
624
694
780
868 |
型号
规格 |
空心轴② |
锁紧盘 |
G5 |
m1 |
m2 |
m3 |
n1 |
n2 |
地脚螺栓 |
平均重量
/kg |
最大油量
/L | |||||
G1 |
G2 |
h |
H≈ |
G4 |
型号HSD |
s |
数量 | |||||||||
112
125
140 |
382
430
460 |
102.5
110
117.5 |
125
140
160 |
263
292
335 |
-
-
- |
-
-
- |
135
140
150 |
180
205
230 |
-
-
- |
180
200
210 |
35
35
35 |
82.5
97.5
115 |
M12
M12
M12 |
6
6
6 |
62
85
115 |
4
5.5
8 |
160
180
200 |
522
575
635 |
135
150
165 |
180
200
225 |
375
415
462 |
-
-
- |
-
-
- |
170
185
200 |
-
-
- |
170
190
210 |
245
275
300 |
45
47.5
57.5 |
120
137.5
150 |
M16
M16
M20 |
8
8
8 |
160
220
310 |
11
16
21 |
225
250
280
320 |
710
790
865
975 |
177.5
200
230
250 |
250
280
315
355 |
511
570
644
719 |
-
-
335
375 |
-
-
195-22
220-22 |
215
240
-
- |
-
-
-
- |
235
270
285
320 |
335
380
430
490 |
67.5
60
85
100 |
165
195
200
215 |
M20
M24
M24
M30 |
8
8
8
8 |
420
570
800
1100 |
30
40
58
80 |
360
400
450 |
1065
1195
1330 |
280
315
345 |
400
450
500 |
806
906
1006 |
405
450
505 |
240-22
260-22
300-22 |
-
-
- |
-
-
- |
360
400
450 |
520
590
650 |
100
110
130 |
250
275
310 |
M30
M36
M36 |
8
8
8 |
1450
2100
2850 |
105
145
200 |
500
560
630
710
800 |
1485
1680
1895
2120
2370 |
380
425
470
530
605 |
560
630
710
800
900 |
1121
1261
1406
1581
1783 |
550
600
670
730
800 |
340-22
380-22
420-22
460-22
500-22 |
-
-
-
- |
-
-
-
- |
500
560
630
710
800 |
710
790
890
1000
1140 |
145
165
185
205
225 |
335
370
420
470
530 |
M42
M42
M48
M48
M56 |
8
8
8
8
8 |
4100
5500
7600
10500
14500 |
270
370
400
630
870 |
