KDNB160、KDNB180、KDNB200、KDNB225、KDNB250、KDNB280、KDNB320、KDNB360、KDNB400、KDNB450、KDNB500、KDNB560、KDNB630、KDNB710、KDNB800、型圆柱齿轮减速机的外形及安装尺寸

发布日期：2023-12-28 18:45 浏览次数：

KDNB160、KDNB180、KDNB200、KDNB225、KDNB250、KDNB280、KDNB320、KDNB360、KDNB400、KDNB450、KDNB500、KDNB560、KDNB630、KDNB710、KDNB800、型圆柱齿轮减速机的外形及安装尺寸(图1)

手机：13331225020

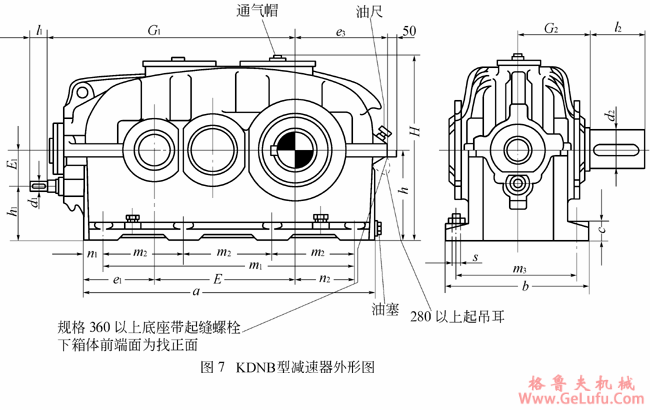

KDNB型圆柱齿轮减速器的外形及安装尺寸传真：0312-6784733

格鲁夫配件

KDNB160、KDNB180、KDNB200、KDNB225、KDNB250、KDNB280、KDNB320、KDNB360、KDNB400、KDNB450、KDNB500、KDNB560、KDNB630、KDNB710、KDNB800、型圆柱齿轮减速机的外形及安装尺寸(图2) 邮箱：china@gelufu.com

KDNB型减速器外型安装尺寸

型号规格	a	b	c	轴端^①						E	E1	e1	e3≈	G1
				d₁	l₁	d₁	l₁	d2	l2
				i_N=100－200		i_N=224－500
160 180 200	600 665 745	290 320 355	32 32 40	16k6 19k6 22k6	30 35 35	14k6 16k6 19k6	30 30 35	75m6 85m6 95m6	120 140 160	272 305 340	63 70 80	163 175 197.5	188 209 238	507 565 622
225 250 280 320	840 930 1025 1160	390 450 500 570	40 50 50 63	24k6 28m6 32m6 32m6	40 50 60 60	22k6 24k6 28m6 28m6	35 40 50 50	100m6 110n6 130n6 140n6	180 180 210 240	385 430 480 545	90 100 112 125	222.5 245 260 300	263 293 325 364	700 778 862 970
				i_N=90－160		i_N=180－500
360 400 450	1280 1420 1610	600 690 750	63 80 80	38m6 42m6 48m6	60 70 80	28m6 32m6 38m6	50 60 60	170n6 180n6 210n6	270 310 350	610 680 770	140 160 180	320 355 400	398 445 505	1070 1195 1330
				i_N=90－280		i_N=315－500
500 560 630 710 800	1790 2010 2260 2540 2850	830 910 1030 1160 1320	100 100 125 125 160	55m6 60m6 65m6 75m6 90m6	90 105 105 120 160	42m6 42m6 48m6 60m6 65m6	70 70 80 105 105	240n6 270n6 300n6 340n6 390n6	400 450 500 550 650	860 960 1080 1210 1360	200 225 250 280 320	450 515 575 655 735	557 624 694 780 868	1480 1680 1895 2120 2370

型号规格	G₂	h2	h1	H≈	m₁	m₂	m₃	n₁	n₂	地脚螺栓		平均重量 /kg	最大油量 /L
型号规格	G₂	h2	h1	H≈	m₁	m₂	m₃	n₁	n₂	S	数量件	平均重量 /kg	最大油量 /L
160 180 200	140 155 170	180 200 225	117 130 145	375 415 462	510 570 630	170 190 210	245 275 300	45 47.5 57.5	120 137.5 150	M16 M16 M20	8 8 8	160 225 320	12 16 22
225 250 280 320	190 215 240 270	250 280 315 355	160 180 203 230	511 570 644 719	705 810 855 960	235 270 285 320	335 380 430 490	67.5 60 85 100	165 195 200 215	M20 M24 M24 M30	8 8 8 8	430 580 820 1150	32 45 63 90
360 400 450	290 320 360	400 450 500	260 290 320	806 906 1006	1080 1200 1350	360 400 450	520 590 650	100 110 130	250 275 310	M30 M36 M36	8 8 8	1500 2150 2900	140 190 265
500 560 630 710 800	400 440 500 560 645	560 630 710 800 900	360 405 460 520 580	1121 1261 1406 1581 1783	1500 1680 1890 2130 2400	500 560 630 710 800	710 790 890 1000 1140	145 165 185 205 225	335 370 420 470 530	M42 M42 M48 M48 M56	8 8 8 8 8	4200 5600 7700 10500 14500	370 560 570 900 270

①平键的轴端，按GB1096―79.A型。
