齿轮减速机

KZN112、KZN125、KZN140、KZN160、KZN180、KZN200、KZN225、KZN250、KZN280、KZN320、KZN360、KZN400、KZN450、KZN500、KZN560、KZN630、KZN710、KZN800、型圆柱齿轮减速机的外形及安装尺寸

发布日期：2023-12-28 18:45 浏览次数：

KZN112、KZN125、KZN140、KZN160、KZN180、KZN200、KZN225、KZN250、KZN280、KZN320、KZN360、KZN400、KZN450、KZN500、KZN560、KZN630、KZN710、KZN800、型圆柱齿轮减速机的外形及安装尺寸(图1)

Tel:0312-6784766

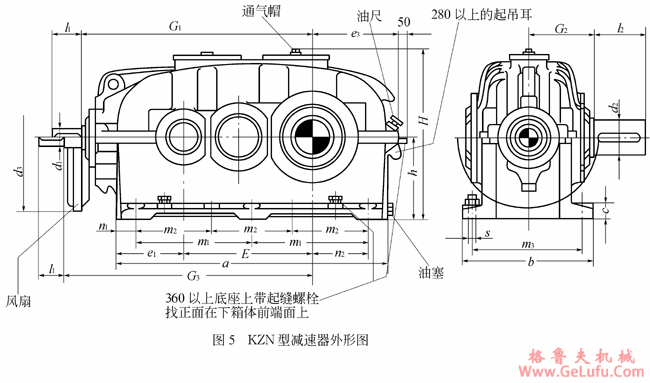

KZN型圆柱齿轮减速器的外形及安装尺寸

格鲁夫齿轮箱

KZN112、KZN125、KZN140、KZN160、KZN180、KZN200、KZN225、KZN250、KZN280、KZN320、KZN360、KZN400、KZN450、KZN500、KZN560、KZN630、KZN710、KZN800、型圆柱齿轮减速机的外形及安装尺寸(图2) 微信：grove_company

KZN型减速器外形安装尺寸

尺寸、重量及油量
型号规格	a	b	c	轴端^①
				d₁	l₁	G₃	d₁	l₁	G₃	d₁	l₁	d₂	l₂	d②3	E	e₁	e₃≈	G₁
				i_N=14－35.5			i_N=40－71			i_N=80－90		d₂	l₂	d②3	E	e₁	e₃≈	G₁
112 125 140 160	430 480 530 600	315 235 245 290	22 25 25 32	19k6 22k6 24k6 28m6	35 35 40 50	- - - -	14k6 19k6 19k6 22k6	30 35 35 35	- - - -	14k6 19k6 19k6 19k6	30 35 35 35	48m6 55m6 65m6 75m6	80 90 105 120	- - - -	192 215 240 272	120.5 132.5 140 163	134 153 171 188	382 430 460 522
180 200	665 745	320 355	32 40	32m6 38m6	60 60	605 675	24k6 28k6	40 50	- -	22k6 24k6	35 40	85m6 95m6	140 160	252 316	305 340	175 197.5	209 238	575 635
225 250 280 320	840 930 1025	390 450 500 570	40 50 50 63	38m6 42m6 48m6 55m6	60 70 80 90	765 855 940 1055	32m6 38m6 38m6 42m6	60 60 60 70	- - - -	28m6 32m6 32m6 38m6	50 60 60 60	100m6 110n6 130n6 140n6	180 180 210 240	286 526 556 590	385 430 480 545	222.5 245 260 300	263 293 325 364	710 790 865 975
				i_N=12.5－40			i_N=45－80
360 400 450	1280 1420 1610	600 690 750	63 80 80	60m6 70m6 75m6	105 120 120	1160 1295 1435	48m6 60m6 70m6	80 105 120	1160 1295 1435	- - -	- - -	170n6 180n6 210n6	270 310 350	614 684 764	610 680 770	320 355 400	398 445 505	1065 1195 1330
				i_N=11.2－45			i_N=50－80
500 560 630 710 800	1790 2010 2260 2540 2850	830 910 1030 1160 1320	100 100 125 125 160	85m6 100m6 110n6 120n6 130n6	140 180 180 210 210	1595 1800 - - -	75m6 85m6 100m6 110n6 120n6	120 140 180 180 210	1595 1800 - - -	- - - - -	- - - - -	240n6 270n6 300n6 340n6 390n6	400 450 500 550 650	854 914 - - -	860 960 1080 1210 1360	450 515 575 655 735	557 624 694 780 868	1485 1680 1895 2120 2370

尺寸、重量及油量
型号规格	G₂	h	H≈	m₁	m₂	m₃	n₁	n₂	地脚螺栓		平均重量/kg	最大油量/L
型号规格	G₂	h	H≈	m₁	m₂	m₃	n₁	n₂	S	数量件	平均重量/kg	最大油量/L
112 125 140	110 115 125	125 140 160	263 292 335	180 205 230	- - -	180 200 210	35 35 35	82.5 97.5 115	M12 M12 M12	6 6 6	62 85 115	4 5.5 8
160 180 200	140 155 170	180 200 225	375 415 462	- - -	170 190 210	245 275 300	45 47.5 57.5	120 137.5 150	M16 M16 M20	8 8 8	160 220 310	11 16 21
225 250 280 320	390 215 240 270	250 280 315 355	511 570 644 719	- - - -	235 270 285 320	335 380 430 490	67.5 60 85 100	165 195 200 215	M20 M24 M24 M30	8 8 8 8	420 570 800 1100	30 40 58 80
360 400 450	290 320 360	400 450 500	806 906 1006	- - -	360 400 450	520 590 650	100 110 130	250 275 310	M30 M36 M36	8 8 8	1450 2100 2850	115 160 220
500 560 630 710 800	400 440 500 560 645	560 630 710 800 900	1121 1261 1406 1581 1783	- - - - -	500 560 630 710 800	710 790 890 1000 1140	145 165 185 205 225	335 370 420 470 530	M42 M42 M48 M48 M56	8 8 8 8 8	4100 5500 7600 10500 14500	300 450 520 820 1150

格鲁夫减速机

①带平键的轴端按GB1096―79.A型。

②带风扇冷却的只有规格180至560。

如对带风扇冷却的减速器加设护罩时，应留有空间使空气流畅。
