齿轮减速机

YKF272、YKFA272、YKF305、YKFA305、YKF340、YKFA340、YKF385、YKFA385、YKF430、YKFA430、YKF480、YKFA480、YKF545、YKFA545、YKF610、YKFA610、YKF680、YKFA680、YKF770、YKFA770、YKF860、YKFA860、YKF960、YKFA960、YKF1080、YKFA1080、YKF

发布日期：2023-12-28 18:45 浏览次数：

YKF272、YKFA272、YKF305、YKFA305、YKF340、YKFA340、YKF385、YKFA385、YKF430、YKFA430、YKF480、YKFA480、YKF545、YKFA545、YKF610、YKFA610、YKF680、YKFA680、YKF770、YKFA770、YKF860、YKFA860、YKF960、YKFA960、YKF1080、YKFA1080、YKF(图1) gelufu.com

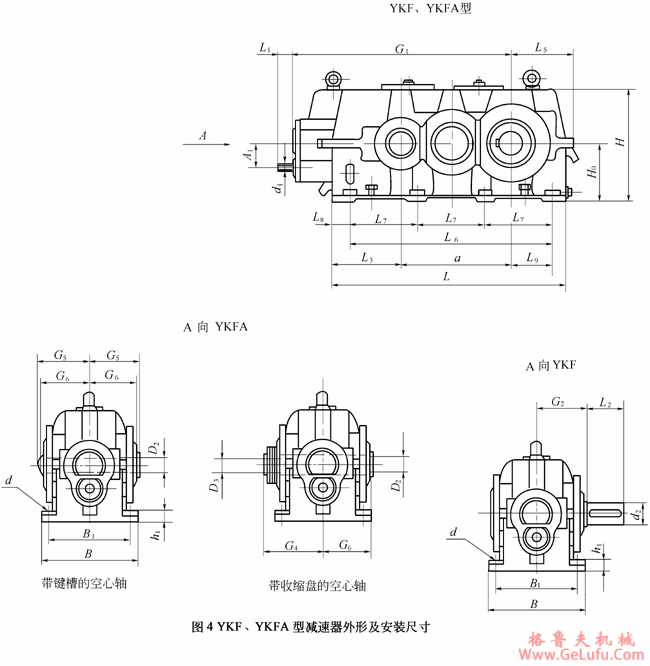

YKF、YKFA型减速器外形及安装尺寸YB/T050-93 格鲁夫配件

注：1、轴伸端配键按GB1095―79。

2、采用两端都带轴伸的输出轴时另一端轴伸的尺寸为G₂、L₂、d₂。

3、采用装配方式Ⅲ～Ⅵ时，中间轴的轴伸尺寸请向厂方咨询。

YKF、YKFA型减速器外形及安装尺寸（mm）

a	L	B	h₁	d₁	L₁	d₁	L₁	d₂	L₂	A₁	L₃	L₅≈
a	L	B	h₁	i_N=100～200		i_N=224～500		d₂	L₂	A₁	L₃	L₅≈
272 305 340	600 665 745	290 320 355	32 32 40	16k6 19k6 22k6	30 30 35	14k6 16k6 19k6	30 30 35	75m6 85m6 95m6	120 140 160	63 70 80	163 175 197.5	188 209 238
385 430 480 545	840 930 1025 1160	390 450 500 570	40 50 50 63	24k6 28m6 32m6 32m6	40 50 60 60	22k6 24k6 28m6 28m6	35 40 50 50	100m6 110n6 130n6 140n6	180 180 210 240	90 100 112 125	222.5 245 260 300	263 293 325 364
				i_N=90～160		i_N=180～500
610 680 770	1280 1420 1610	600 690 750	63 80 80	38m6 42m6 48m6	60 70 80	28m6 32m6 38m6	50 60 60	170n6 180n6 210n6	270 310 350	140 160 180	320 355 400	398 445 505
				i_N=90～280		i_N=315～500
860 960 1080 1210 1360	1790 2010 2260 2540 2850	830 910 1030 1160 1320	100 100 125 125 160	55m6 60m6 65m6 75m6 90m6	90 105 105 120 160	42m6 42m6 48m6 60m6 65m6	70 70 80 105 105	240n6 270n6 300n6 340n6 390n6	400 450 500 550 650	200 225 250 280 320	450 515 575 655 735	557 624 694 780 868

a	G₁	G₂	H₀	H≈	L₆	L₇	B₁	L₈	L₉	地脚螺栓		平均重量/kg	参考油量/L
a	G₁	G₂	H₀	H≈	L₆	L₇	B₁	L₈	L₉	d	数量	平均重量/kg	参考油量/L
272 305 340	507 565 622	140 155 170	180 200 225	375 415 462	510 570 630	170 190 210	245 275 300	45 47.5 57.5	120 137.5 150	M16 M16 M20	8 8 8	160 225 320	12 16 22
385 430 480 545	700 778 862 970	190 215 240 270	250 280 315 355	511 570 644 719	705 810 855 960	235 270 285 320	335 380 430 490	67.5 60 85 100	165 195 200 215	M20 M24 M24 M30	8 8 8 8	430 580 820 1150	32 45 63 90
610 680 770	1070 1195 1330	290 320 360	400 450 500	806 906 1006	1080 1200 1350	360 400 450	520 590 650	100 110 130	250 275 310	M30 M36 M36	8 8 8	1500 2150 2900	140 190 265
860 960 1080 1210 1360	1480 1680 1895 2120 2370	400 440 500 560 645	560 630 710 800 900	1121 1261 1406 1581 1783	1500 1680 1890 2130 2400	500 560 630 710 800	710 790 890 1000 1140	145 165 185 205 225	335 370 420 470 530	M42 M42 M48 M48 M56	8 8 8 8 8	4200 5600 7700 10500 14500	370 560 570 900 1270
