WHC120、WHC125、WHC150、WHC160、WHC180、WHC200、WHC210、WHC50、WHC280、WHC300、WHC320、WHC360、WHC400、WHC420、WHC120、WHC450、WHC500型圆弧圆柱蜗杆减速机安装尺寸JB2318―79

发布日期：2023-12-28 18:27 浏览次数：

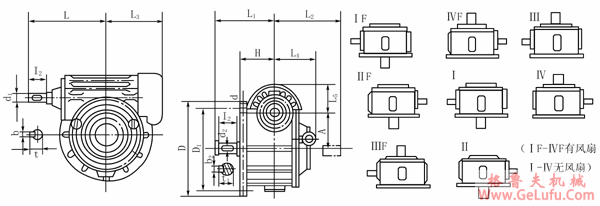

WHC120、WHC125、WHC150、WHC160、WHC180、WHC200、WHC210、WHC50、WHC280、WHC300、WHC320、WHC360、WHC400、WHC420、WHC120、WHC450、WHC500型圆弧圆柱蜗杆减速机安装尺寸JB2318―79 (图1) 微信：grove_company

WHC型安装尺寸

型号尺寸	A	L	L₁	L₂	L₃	L₄	L₅	H	D	D₁	d	d₁(gc₁)	d₂(gc₁)	b	b₁	t	t₁	l₁	l₂	重量/kg
WHC120	120	250	243	240	229.5	138.5	108.5	130	330	290	M12	35	55	10	16	38.5	61.2	60	85	81～89
WHC125	125	235	235	235	225	140	95	140	330	290	M12	35	55	10	16	37.8	58.5	58	84	91～100
WHC150	150	300	283	280	271.5	161	131	160	400	360	M16	40	60	12	18	43.5	66.8	70	105	150～160
WHC160	160	290	290	290	265	161	105	165	410	370	M16	40	65	12	18	42.8	68.9	82	107	147～163
WHC180	180	375	298	295	319	181.5	148	185	465	425	M16	45	70	14	20	49	77.2	70	105	190
WHC200	200	360	345	345	365	207	130	200	490	450	M16	50	80	16	24	53.5	85	82	132	284～308
WHC210	210	420	338	335	354.5	210	167.5	210	540	490	M20	50	80	16	24	55	88.7	90	115	278～416
WHC250	250	430	373	370	417	222	185	230	620	570	M20	60	90	18	24	65.5	98.7	110	125	385～416
WHC280	280	485	430	430	485	235	195	240	690	630	M24	60	100	18	28	63.9	105.7	105	167	565～630
WHC300	300	580	412	410	497	244	211.5	270	750	690	M24	70	100	20	28	76	110	130	140	668～758
WHC320	320	525	455	455	525	258	220	260	770	710	M24	70	110	20	32	74.2	116.5	105	167	750～835
WHC360	360	668	482	480	549	269	235.5	300	900	830	M30	80	120	24	32	87	131.2	160	180	934～1040
WHC400	400	630	525	525	605	293	250	300	970	890	M30	80	130	24	36	85	137.2	130	202	1330～1450
WHC420	420	745	537	535	627	301	267	325	1000	930	M30	90	130	24	36	97	142.3	160	200	1380～1490
WHC450	450	680	560	560	670	321	280	340	1090	1000	M36	80	150	24	40	85	158.5	130	202	1675～1855
WHC500	500	730	625	625	725	350	300	370	1190	1100	M36	90	170	24	40	95	178.5	130	242	2190～2420
