鼓形齿式联轴器属于刚挠性联轴器，特别适用于低速重载工况，如冶金、矿山、起重运输等行业、也适用于石油、化工、通用机械等各类机械的轴系传动。齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面中心在齿轮轴线上， 齿侧间隙较一般齿轮大，鼓形齿联轴器可允许较大的角位移（相对于直齿联轴器），可改善齿的接触条件，提高传递转矩的能力，延长使用寿命。有角位移时沿齿宽 的接触状态。齿式联轴器在工作时，两轴产生相对角位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率消耗，因此，齿式联轴器需在有良好和密封的状态 下工作。齿式联轴器径向尺寸小，承载能力大，常用于低速重载工况条件的轴系传动，高精度并经动平衡的齿式联轴器可用于高速传动，如燃汽轮机的轴系传动。由于鼓形齿式联轴器角向补偿大于直齿式联轴器，国内外均广泛采用鼓形齿式联轴器，直齿式联轴器属于被淘汰的产品，选用者应尽量不选用。

QQ：47447450

　　鼓形齿式联轴器的特点(与直齿式联轴器相比有以下特点)：
1、承载能力强。在相同的内齿套外径和联轴器最大外径下，鼓形齿式联轴器的承载能力平均比直齿式联轴器提高15～20％
2、角位移补偿量大。当径向位移等于零时，直齿式联轴器的许用角位移为1o，而鼓形齿式联轴器的许用角位移为1o30'，提高50％。在相同的模数、齿数、齿宽下，鼓形齿比直齿允许的角位移大,
3、鼓形齿面使内、外齿的接触条件得到改善，避免了在角位移条件下直齿齿端棱边挤压，应力集中的弊端，同时改善了齿面摩擦、磨损状况，降低了噪声，维修周期长。
4、外齿套齿端呈喇叭形状，使内、外齿装拆十分方便。
5、传动效率高达99.7%。
　　基于经上特点，目前，国内外已普遍以鼓形齿替代直齿式联轴器

www.gelufu.com

fax:0312-6784733

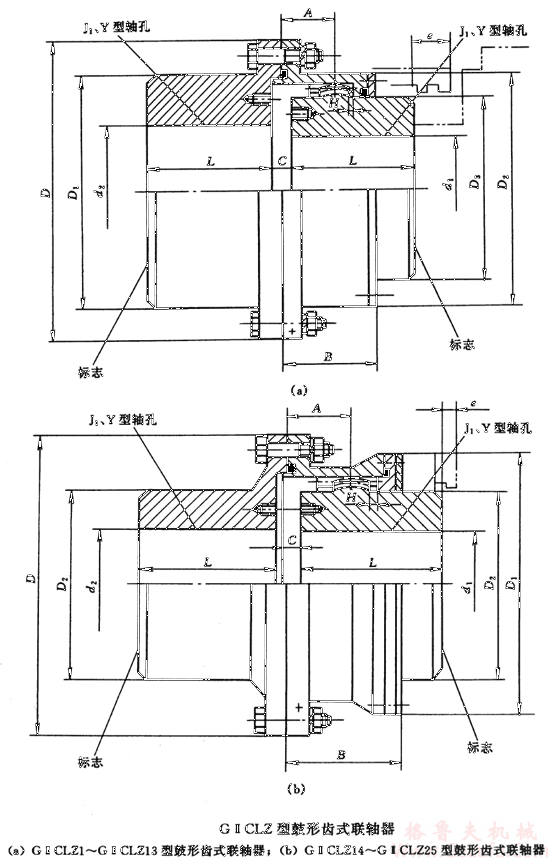

GⅡCLZ型接中间轴鼓形齿式联轴器外形及安装尺寸（JB/T8854.299） 微信：grove_company fax:0312-6784733 GⅡCLZ型鼓形齿式联轴器基本参数和主要尺寸（JB/T8854.299）/mm 型号 公称转 矩Tn /N・m 许用转 速[n] /r・min1 轴孔直径 d1、d2 轴孔长度L D D1 D2 D3 C H A B e 润滑脂 用量 /mL 质量 m/kg 转动 惯量I /kg・m2 Y J1 GⅡCLZ1 400 4000 16、18、19 42 www.gelufu.com 103 71 71 50 8 2 18 38 38 31 3.5 0.016 20、22、24 52 38 3.3 0.015 25、28 62 44 3.5 0.016 30、32、35、38* 82 60 4.1 0.02 40*、42*、45*、48*、50* 112 84 5.7 0.028 GⅡCLZ2 710 4000 20、22、24 52 38 115 83 83 60 8 2 21 44 42 42 5.3 0.027 25、28 62 44 4.8 0.025 30、32、35、38* 82 60 5.7 0.028 40、42、45、48*、50*、55*、56* 112 84 7.2 0.032 60* 142 107 9.2 0.04 GⅡCLZ3 1120 4000 22、24 52 38 127 95 95 75 8 2 22 45 42 42 3.8 0.036 25、28 62 44 7.8 0.044 30、32、35、38 82 60 7.6 0.044 40、42、45、48、50、55、56 112 84 9.8 0.053 60*、63*、65*、70* 142 107 12.5 0.067 GⅡCLZ4 1800 4000 38 82 60 149 116 116 90 8 2 24.5 49 42 53 10.5 0.085 40、42、45、48、50、55、56 112 84 13.5 0.102 60、63、65、70*、71*、75* 142 107 16.5 0.156 80* 172 132 19.4 0.195 GⅡCLZ5 3150 4000 40、42、45、48、50、55、56 112 84 167 134 134 105 10 2.5 27.5 54 42 77 18.1 0.176 60、63、65、70、71、75 142 107 23.1 0.207 80*、85*、90* 172 132 28.5 0.25 GⅡCLZ6 5000 4000 45、48、50、55、56 112 84 187 153 153 125 10 2.5 28 55 42 91 23.9 0.3 60、63、65、70、71、75 142 107 29.3 0.356 80、85、90、95* 172 132 35.4 0.417 100*、(105)* 212 167 36.2 0.426 GⅡCLZ7 7100 3750 50、55、56 112 84 204 170 170 140 10 2.5 30 59 42 108 29.6 0.46 60、63、65、70、71、75 142 107 36.3 0.53 80、85、90、95 172 132 43.8 0.63 100、(105)*、110*、(115)* 212 167 54.3 0.76 GⅡCLZ8 1000 3300 55、56 112 84 230 186 186 155 12 3 33.5 71 47 161 37.8 0.73 60、63、65、70、71、75 142 107 46.1 0.86 80、85、90、95 172 132 54.9 0.1 100、110、(115)、120*、125* 212 167 67.4 1.19 GⅡCLZ9 16000 3000 60、63、65、70、71、75 142 107 256 222 212 180 12 3 34.5 37 47 184 60 1.43 80、85、90、95 172 132 71.8 1.66 100、110、120、125 212 167 88 2.0 130、(135)、140*、150* 252 202 104.4 2.3 GⅡCLZ10 22400 2650 65、70、71、75 142 107 287 239 239 200 14 3.5 39 82 47 276 76.1 2.32 80、85、90、95 172 132 91.1 2.7 100、110、120、125 212 167 111.5 3.21 130、140、150 252 202 133.5 3.74 GⅡCLZ11 35500 2350 110、120、125 212 167 325 250 276 235 14 3.5 40.5 85 47 322 137 4.9 130、140、150 252 202 162.4 5.64 160、170、(175) 302 342 193 6.5 GⅡCLZ12 50000 1850 130、140、150 252 202 362 286 313 270 16 4 44.5 95 49 404 212.8 9.56 160、170、180 302 242 268 11.05 190、200 352 282 290 12.37 GⅡCLZ13 71000 1850 150 252 202 412 322 350 300 18 4.5 49 104 49 585 272.3 15.72 160、170、180 (185) 302 242 320 18.14 190、200、220、(225) 352 282 370 25.36 GⅡCLZ14 112000 3300 170、180、(185) 302 282 462 420 335 www.gelufu.com.cn 22 5.5 86 148 63 1600 389 27.6 190、200、220 352 282 438 30.7 240、250 410 330 509 34.4 GⅡCLZ15 180000 1500 190、200、220 352 282 512 470 380 22 5.5 91 158 63 2100 566 49.7 240、250、260 410 330 650 55.9 280、(295) 470 380 740 62.3 GⅡCLZ16 250000 1300 220 352 282 580 522 430 QQ：47447450 28 7 104.5 177 67 2500 751 84.8 240、250、260 410 330 857 94.9 280、300、320 470 380 974 105.4 GⅡCLZ17 355000 1200 250、260 410 330 644 582 490 28 7 99 182 67 2700 1110 155.3 280、(290)、300、320 470 380 1255 173 340、360、(365) 550 450 1465 198 GⅡCLZ18 500000 1050 280、(295)、300、320 470 380 726 658 540 28 8 111 215 75 3900 1580 278 340、360、380 550 450 1830 315 400 650 540 2160 362 GⅡCLZ19 710000 950 300、320 470 380 818 748 630 32 9 116 220 75 5000 2115 490 340、(350)、360、380、(390) 550 450 2457 558 400、420、440、450、460、(470) 650 540 2892 645 650 540 GⅡCLZ20 1000000 800 360、380、(390) 550 450 928 838 720 32 10.5 123.5 235 75 6200 3223 960 400、420、440、450、460 650 540 3793 1109 480、500 530、(540) 800 680 4680 1340 GⅡCLZ21 1400000 750 400、420、440、450、460 650 540 1022 928 810 40 11.5 127.5 245 75 7000 4780, 1740 480、500 530、560、600 800 680 5905 2111 GⅡCLZ22 1800000 650 450、460、480、500 650 540 1134 1036 915 40 13 131 255 75 8700 6069 2805 530、560、600、630 800 680 670、(680) 900 780 7504 3409 GⅡCLZ23 2500000 600 530、560、600、630 800 680 1282 1178 1030 50 14.5 149.5 290 80 15000 9633 5663 670、(700)、710、750、(770) 900 780 11133 6555 GⅡCLZ24 3550000 550 560、600、650 800 680 1428 1322 1175 50 16.5 158.5 305 80 18000 12460 9322 670、710、750 900 780 14465 10731 800、850 1000 880 16110 11905 GⅡCLZ25 5000000 460 670、(700)、710、750 900 780 1644 1538 1390 50 19 162.5 310 80 23000 19837 20697 800、850 1000 880 22381 23346 900、950 980 24765 25652 1000、(1040) 1100 27797 28793 注：1.质量与转动惯量按J1型轴伸计算近似值。          2.轴孔直径栏中标注“*”号的轴孔尺寸，只适用于dZ选用。          3.推荐选用J1型轴伸系列。          4.带括号的轴孔直径新设计时不应选用。

GⅡCLZ型鼓形齿联轴器（JB/T8854.22001)

GIICLZ14
