齿式联轴器由齿数相同的内齿圈和外齿组成,由于内齿和外齿有很大的间隙,故允许联接的联传动轴系有较大的位移,并能承受较大的载荷。 gelufu.com.cn
TGL鼓形齿式联轴器主要应用于中小转矩的工矿环境,例如风机、水泵、油泵、润滑泵、纺织机械、印染机械等,尼龙内齿圈齿联轴器其内齿圈材料采用MC尼龙材料,外齿轴套采用45号锻钢,具有尺寸小、重量轻、转动惯量小、噪音小、装拆方便、不用润滑等优点。
结构特点:
1、具有较高的缓冲减振性能,并有较大幅度的轴向、角向、径向位移偏差的补偿能力。
2、由于工程塑料与金属件的配合,具有良好的自润滑性能,是十分理想的近似弹性联轴器。
3、外壳模具成型简化了加工工艺,成本低。使用环境温度20ºC+80ºC。
4、装配维修特别简单。广泛用于各种液压泵、润滑泵、气动泵、压缩机,纺织机等机械上
gelufu.com

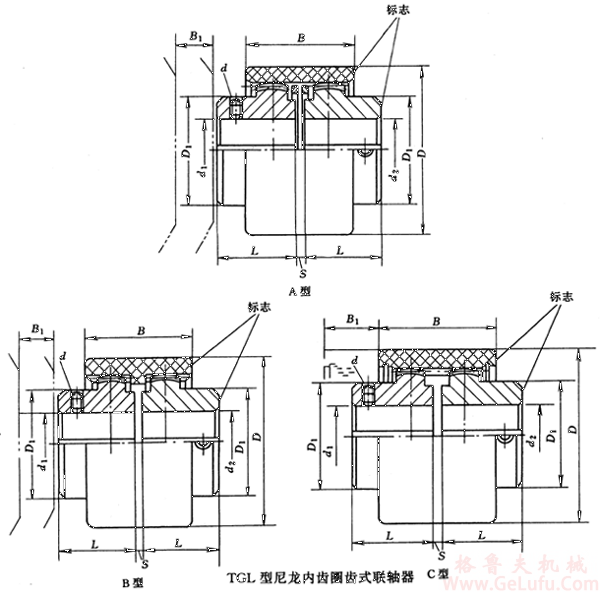

TGL型尼龙内齿圈齿式联轴器外形及安装尺寸(JB/T551491) gelufu WX:grove_company
注:1.瞬时过载转矩不得大于公称转矩的2倍。
2.质量和转动惯量是各型号中最大值的近似计算值。
3.B1是保证原动机或工作机安装所必需的最小尺寸。
4.推荐TGL10~TGL12采用B型。 gelufu.com.cn 型号 公称转
矩Tn
/N・m 许用转
速[n]/
r・min1 轴孔直径
d1、d2 轴孔长
度L
J1 D D1 B B1 S d 质量
m/kg 转动惯量
I/kg・m2 A型
B型 C型 A型
B型 C型 A型
B型 C型 A型
B型 C型 A型
B型 C型 TGLA1
TGLB1 10 10000 6、7 16 40 mail:china@gelufu.com 25 38 17 4 0.2 0.00003 8、9 20 M5 10、11 22 12、14 27 TGLA2
TGLB2 16 9000 8、9 20 48 32 38 格鲁夫齿轮箱 17 4 M5 0.278 0.00006 10、11 22 12、14 27 16、18、19 30 TGLA3
TGLB3
TGLC3 31.5 8500 10、11 22 56 58 36 42 52 19 4 M5 0.482 0.533 0.00012 0.00015 12、14 27 24 16、18、19 30 20、22、24 38 TGLA4
TGLB4
TGLC4 45 8000 12、14 27 66 70 45 46 www.gelufu.com.cn 21 26 4 M8 0.815 0.869 0.00033 0.0004 16、18、19 30 56 20、22、24 38 25、28 44 TGLA5
TGLB5
TGLC5 63 7500 14 27 75 85 50 48 22 27 4 M8 1.39 1.52 0.00072 0.00088 16、18、19 30 58 20、22、24 38 25、28 44 30、32 60 TGLA6
TGLB6
TGLC6 80 6700 16、18、19 30 82 90 58 48 58 22 27 4 M8 2.02 2.15 0.0012 0.0015 20、22、24 38 25、28 44 30、32、35、38 60 TGLA7
TGLB7
TGLC7 100 6000 20、22、24 38 92 100 65 50 60 23 28 4 M8 3.01 3.14 0.0024 0.0027 25、28 44 30、32、35、38 60 40、42 84 TGLA8
TGLB8
TGLC8 140 5600 22、24 38 100 100 72 50 60 23 28 4 M8 4.06 4.18 0.0037 0.0039 25、28 44 30、32、35、38 60 40、42、45、48 84 TGLA9
TGLB9
TGLC9 355 4000 25、28 44 140 140 96 72 85 34 41 4 M10 8.25 8.51 0.0155 0.0166 30、32、35、38 60 40、42、45、48、50、55、56 84 60、63、65、70 107 TGLA10
TGLB10
TGLC10 710 3150 30、32、35、38 60 175 175 128 95 95 45 45 6 M10 16.92 17.1 0.052 0.0535 40、42、45、48、50、55、56 84 60、63、65、70、71、75 107 80、85 132 TGLA11
TGLB11
TGLC11 1250 3000 40、42、45、48、50、55、56 84 210 210 165 102 102 48 48 8 M10 34.26 34.56 0.1624 0.165 60、63、65、70、71、75 107 80、85、90、95 132 100、110 167 TGLA12
TGLB12
TGLC12 2500 2120 50、55、56 84 270 270 192 135 135 63 63 10 M16 66.42 66.86 0.4674 0.4731 60、63、65、70、71、75 107 80、85、90、95 132 100、110、120、125 167
