TGL12型鼓形齿联轴器M125

TGL12型鼓形齿联轴器M125参数图纸,TGL12型鼓形齿联轴器M125选型,TGL12型鼓形齿联轴器M1253D模型,TGL12型鼓形齿联轴器M125手册样本下载,TGL12型鼓形齿联轴器M125供应商...

咨询热线：0312-6784766
立即咨询

产品详情

齿式联轴器由齿数相同的内齿圈和外齿组成，由于内齿和外齿有很大的间隙，故允许联接的联传动轴系有较大的位移，并能承受较大的载荷。
TGL鼓形齿式联轴器主要应用于中小转矩的工矿环境，例如风机、水泵、油泵、润滑泵、纺织机械、印染机械等，尼龙内齿圈齿联轴器其内齿圈材料采用MC尼龙材料，外齿轴套采用45号锻钢，具有尺寸小、重量轻、转动惯量小、噪音小、装拆方便、不用润滑等优点。
结构特点：
1、具有较高的缓冲减振性能，并有较大幅度的轴向、角向、径向位移偏差的补偿能力。
2、由于工程塑料与金属件的配合，具有良好的自润滑性能，是十分理想的近似弹性联轴器。
3、外壳模具成型简化了加工工艺，成本低。使用环境温度20ºC+80ºC。

QQ：20275456

4、装配维修特别简单。广泛用于各种液压泵、润滑泵、气动泵、压缩机，纺织机等机械上
传真：0312-6784733

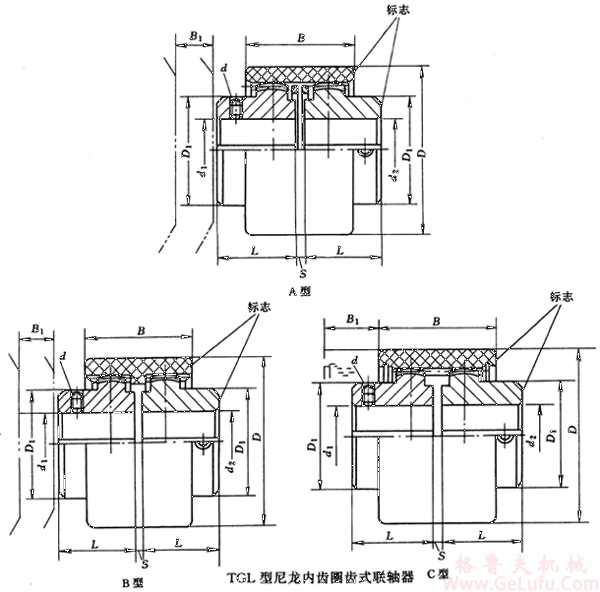

TGL型尼龙内齿圈齿式联轴器外形及安装尺寸(JB/T551491) Mobile:13331225020

TGL12型鼓形齿联轴器M125(图1) QQ：20275456

TGL型尼龙内齿圈鼓形齿式联轴器基本参数和主要尺寸（JB/T551491）/mm

型号	公称转矩Tn /N・m	许用转速[n]/ r・min¹	轴孔直径 d₁、d₂	轴孔长度L J₁	D		D₁	B		B₁		S	d	质量 m/kg		转动惯量 I/kg・m²
					A型 B型	C型		A型 B型	C型	A型 B型	C型			A型 B型	C型	A型 B型	C型
TGLA1 TGLB1	10	10000	6、7	16	40	gelufu	25	38		17		4		0.2		0.00003
			8、9	20									M5
			10、11	22
			12、14	27
TGLA2 TGLB2	16	9000	8、9	20	48		32	38	gelufu.com	17		4	M5	0.278		0.00006
			10、11	22
			12、14	27
			16、18、19	30
TGLA3 TGLB3 TGLC3	31.5	8500	10、11	22	56	58	36	42	52	19		4	M5	0.482	0.533	0.00012	0.00015
			12、14	27							24
			16、18、19	30
			20、22、24	38
TGLA4 TGLB4 TGLC4	45	8000	12、14	27	66	70	45	46	fax:0312-6784733	21	26	4	M8	0.815	0.869	0.00033	0.0004
			16、18、19	30					56
			20、22、24	38
			25、28	44
TGLA5 TGLB5 TGLC5	63	7500	14	27	75	85	50	48		22	27	4	M8	1.39	1.52	0.00072	0.00088
			16、18、19	30					58
			20、22、24	38
			25、28	44
			30、32	60
TGLA6 TGLB6 TGLC6	80	6700	16、18、19	30	82	90	58	48	58	22	27	4	M8	2.02	2.15	0.0012	0.0015
			20、22、24	38
			25、28	44
			30、32、35、38	60
TGLA7 TGLB7 TGLC7	100	6000	20、22、24	38	92	100	65	50	60	23	28	4	M8	3.01	3.14	0.0024	0.0027
			25、28	44
			30、32、35、38	60
			40、42	84
TGLA8 TGLB8 TGLC8	140	5600	22、24	38	100	100	72	50	60	23	28	4	M8	4.06	4.18	0.0037	0.0039
			25、28	44
			30、32、35、38	60
			40、42、45、48	84
TGLA9 TGLB9 TGLC9	355	4000	25、28	44	140	140	96	72	85	34	41	4	M10	8.25	8.51	0.0155	0.0166
			30、32、35、38	60
			40、42、45、48、50、55、56	84
			60、63、65、70	107
TGLA10 TGLB10 TGLC10	710	3150	30、32、35、38	60	175	175	128	95	95	45	45	6	M10	16.92	17.1	0.052	0.0535
			40、42、45、48、50、55、56	84
			60、63、65、70、71、75	107
			80、85	132
TGLA11 TGLB11 TGLC11	1250	3000	40、42、45、48、50、55、56	84	210	210	165	102	102	48	48	8	M10	34.26	34.56	0.1624	0.165
			60、63、65、70、71、75	107
			80、85、90、95	132
			100、110	167
TGLA12 TGLB12 TGLC12	2500	2120	50、55、56	84	270	270	192	135	135	63	63	10	M16	66.42	66.86	0.4674	0.4731
			60、63、65、70、71、75	107
			80、85、90、95	132
			100、110、120、125	167
