WH滑块联轴器又称KL滑块联轴器,由两个在端面上开有凹槽的半联轴器和一个中间块组成。因滑块可在凹槽中滑动,故可补偿安装及运转时两轴间的相对位移。
这种联轴器一般用于转速n<250r/min,轴的刚度较大,且无剧烈冲击处。
WH系列滑块联轴器
●结构简单的高扭矩刚性、高灵敏度联轴器
●主体中间用F方滑块联接,安装方便,免维护
●容许大的径向和角向偏差;零回转间隙
●可采用铝合金和不锈钢材料
●定位螺丝固定方式
WH滑块联轴器是由两个轴套和一个中心滑块组成。中心滑块作为一个传递扭矩元件,特殊情况下可选择其它材料,比如金属材料。中心滑块通过两边呈90°相对分布的卡槽和两侧的轴套联接在一起,从而达到传递扭矩的目的。中心滑块和轴套之间用微小的压力进行吻合,这种压力能使联轴器在设备运转中具有零间隙运转。随着使用时间增长,滑块可能会因受到磨损而失去无反冲的功能,但中心滑块并不贵,也很容易更换,更换后仍能发挥其原有的性能 www.gelufu.com.cn

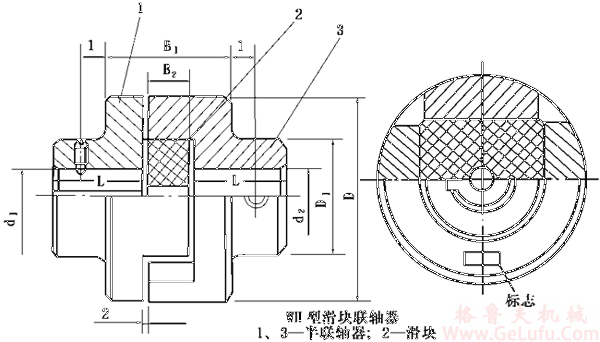

WH型滑块联轴器外形安装尺寸(JB/ZQ 438497) Mobile:13331225020
邮箱:china@gelufu.com
滑块联轴器基本参数和主要尺寸(JB/ZQ 438497)
mail:china@gelufu.com
格鲁夫
型号 | 公称转矩 Tn/N・m | 许用转速[n] /r・min1 | 轴孔直径 d1、d2 | 轴孔长度 | D | D1 | B1 | B2 | l | 质量m/kg | 转动惯量I /kg・m2 | |
Y | J1 | |||||||||||
L | ||||||||||||
/mm | ||||||||||||
WH1 | 16 | 10000 | 10、11 | 25 | 22 | 40 | 30 | 52 | 13 | 5 | 0.6 | 0.0007 |
12、14 | 32 | 27 | ||||||||||
WH2 | 31.5 | 8200 | 12、14 | 32 | 27 | 50 | 32 | 56 | 18 | 5 | 1.5 | 0.0038 |
16、18 | 42 | 30 | ||||||||||
WH3 | 63 | 7000 | 18、19 | 42 | 30 | 70 | 40 | 60 | 18 | 5 | 1.8 | 0.0063 |
20、22 | 52 | 38 | ||||||||||
WH4 | 160 | 5700 | 20、22、24 | 52 | 38 | 80 | 50 | 64 | 18 | 8 | 2.5 | 0.013 |
25、28 | 62 | 44 | ||||||||||
WH5 | 280 | 4700 | 25、28 | 62 | 44 | 100 | 70 | 75 | 23 | 10 | 5.8 | 0.045 |
30、32、35 | 82 | 60 | ||||||||||
WH6 | 500 | 3300 | 30、32、35、38 | 82 | 60 | 120 | 80 | 90 | 33 | 15 | 9.5 | 0.12 |
40、42、45 | 112 | 84 | ||||||||||
WH7 | 900 | 3200 | 40、42、45、48 | 112 | 84 | 150 | 100 | 120 | 38 | 25 | 25 | 0.43 |
50、55 | ||||||||||||
WH8 | 1800 | 2400 | 50、55 | 112 | 84 | 190 | 120 | 150 | 48 | 25 | 55 | 1.98 |
60、63、65、70 | 142 | 107 | ||||||||||
WH9 | 3550 | 1800 | 65、70、75 | 142 | 107 | 250 | 150 | 180 | 58 | 25 | 85 | 4.9 |
80、85 | 172 | 132 | ||||||||||
WH10 | 5000 | 1500 | 80、85、90、95 | 172 | 132 | 330 | 190 | 180 | 58 | 40 | 120 | 73.5 |
100 | 212 | 167 |
格鲁夫减速机
注:1.表中I、m是按最小轴孔和最大长度计算的近似值。 2.工作环境温度20℃~70℃。
