梅花形弹性联轴器通过弹性环的弹性变形补偿两轴相对偏移，实现减振缓冲。这种联轴器已标准化，GB/T52722002制定的五种结构形式：LM形（基本型）、LMD型（单法兰型）、LMS型（双法兰型）、LMZI型（分体式制动轮型）和LNZII（整全式制动轮型）。每种形式均有14个规格，它们适用的轴孔直径d=12160mm，轴孔长度L=35135mm，公称转矩T=2525000N.m，许用转速[n]=150015300r.min。
        梅花形弹性联轴器的弹性元件近似梅花状,该联轴器具有补偿两轴相对偏移、减振、缓冲性能，径尺寸小、结构简单不用润滑、承载能力高维护方便、更换弹性元件需轴向移动，适用于联接同轴线、起动频繁，正反转变化，中速，中等转矩等传动轴系和要求工作可靠性高的工作部件。不适用于低速重载及轴向尺寸受限更换弹性元件后两轴对中困难的部位。梅花形弹性联轴器经过车削，铣削，和拉削等机加工方法加工而成，再经过整体热处理以保证足够强度 。 www.gelufu.com
梅花形弹性联轴器具有很好的平衡性能和适用于高转速应用（最高转速可达30000转/分钟），但不能处理很大的偏差，尤其是轴向偏差。较大的偏心和偏角会产生比其他伺服联轴器大的轴承负荷。另一个值的关注的问题是梅花形弹性联轴器的失效问题。一旦梅花弹性间隔体损坏或失效，扭矩传递并不会中断，同时两轴套的金属爪啮合在一起继续传递扭矩，这很可能会导致系统出现问题。根据实际应用选择合适的梅花弹性间隔体材料是本联轴器的一大优势，不同的硬度和温度承受力，让客户选择合适的材料满足实际应用的性能标准。 传真：0312-6784733

gelufu

WX:grove_company

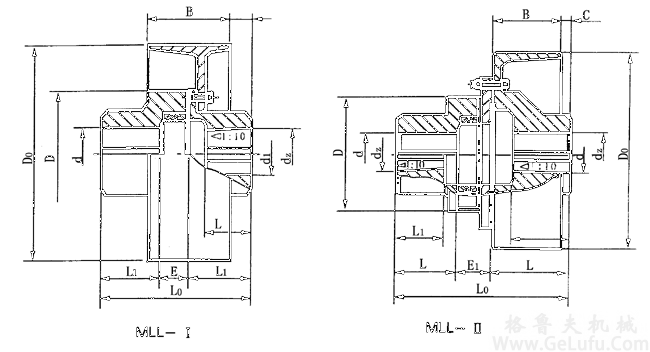

LMZ―Ⅰ型分体式制动轮梅花形弹性联轴器。 LMZ―Ⅱ型整体式制动轮梅花形弹性联轴器。 带制动轮梅花型弹性联轴器主要参数与尺寸                        GB5272―2002 型号 公称转矩 Tn N・m 许用转速 [n] r/min 轴孔直径 d,d1,dz 轴孔长度 D0 B D E E1 C 重量 kg YJ1­Z­­1­型 Z、J型 L L L1 LMZ5Ⅰ160 250 4750 25～42 62～112 44～84 160 70 105 27 30 9.5 LMZ5Ⅱ160 100 38.5 13.24 LMZ5Ⅰ200 250 3800 25～42 62～112 44～84 200 85 105 27 30 11.70 LMZ5Ⅱ200 100 38.5 14.79 LMZ6Ⅰ200 400 3800 30～48 82～112 60～84 200 85 125 33 30 14.1 LMZ6Ⅱ200 115 45 18.31 LMZ7Ⅰ200 630 3800 ※ ※ 35～42～55 82～112 60～84 200 85 145 39 40 17.2 LMZ7Ⅱ200 115 52 22.43 LMZ7Ⅰ250 630 3050 ※ ※ 35～42～55 82～112 60～84 250 105 145 39 40 22.1 LMZ7Ⅱ250 145 52 32.61 LMZ8Ⅰ250 1120 3050 ※ ※ 45～48～65 112～142 84～107 250 105 170 41 40 29.5 LMZ8Ⅱ250 145 55 36.84 LMZ8Ⅰ315 1120 2400 ※ ※ 45～48～75 112～142 84～107 315 135 170 41 40 36.2 LMZ8Ⅱ315 175 55 54.42 LMZ9Ⅰ315 1800 2400 ※ ※ 50～55～75 112～142 84～107 315 135 200 48 40 45.7 LMZ9Ⅱ315 175 64 68.11 LMZ9Ⅰ400 1800 1900 ※ ※ 50～55～75 112～142 84～107 400 170 200 48 40 90.13 LMZ9Ⅱ400 210 64 96.98 LMZ10Ⅰ400 2800 1900 ※ ※ 60～65～95 142～172 107～132 400 170 230 50 39 111.18 LMZ10Ⅱ400 210 70 116.81 LMZ10Ⅰ500 2800 1500 ※ ※ 60～65～95 142～172 107～132 500 210 230 50 54 118.9 LMZ10Ⅱ500 264 70 167.99 LMZ11Ⅰ500 4500 1500 ※ ※ 70～80～110 142～212 107～167 500 210 260 60 54 155.32 LLMZ12Ⅱ500 264 84 204.72 MZ12Ⅰ630 6300 1200 ※ ※ 80～95～120 172～212 132～167 630 265 300 67 52 231.10 LMZ12Ⅱ630 317 84 337.98 LMZ13Ⅰ710 11200 1050 ※ ※ 90～125～130 172～252 132～202 710 300 360 73 60 332.18 LMZ13Ⅱ710 360 98 487.8 LMZ14Ⅰ800 12500 950 ※ ※ 110～140 212～252 167～202 800 340 400 73 60 450.1 LMZ14Ⅱ800 400 98 730.7 注：使用Z、J型孔时要计算沉孔是否允许    “※”为锥孔许用
