LM3梅花形弹性联轴器 (原称ML2)

LM3梅花形弹性联轴器 (原称ML2)参数图纸,LM3梅花形弹性联轴器 (原称ML2)选型,LM3梅花形弹性联轴器 (原称ML2)3D模型,LM3梅花形弹性联轴器 (原称ML2)手册样本下载,LM3梅花形弹性联轴器 (原称ML2)供应商...

咨询热线：0312-6784766
立即咨询

产品详情

梅花形弹性联轴器通过弹性环的弹性变形补偿两轴相对偏移，实现减振缓冲。这种联轴器已标准化，GB/T52722002制定的五种结构形式：LM形（基本型）、LMD型（单法兰型）、LMS型（双法兰型）、LMZI型（分体式制动轮型）和LNZII（整全式制动轮型）。每种形式均有14个规格，它们适用的轴孔直径d=12160mm，轴孔长度L=35135mm，公称转矩T=2525000N.m，许用转速[n]=150015300r.min。
梅花形弹性联轴器的弹性元件近似梅花状,该联轴器具有补偿两轴相对偏移、减振、缓冲性能，径尺寸小、结构简单不用润滑、承载能力高维护方便、更换弹性元件需轴向移动，适用于联接同轴线、起动频繁，正反转变化，中速，中等转矩等传动轴系和要求工作可靠性高的工作部件。不适用于低速重载及轴向尺寸受限更换弹性元件后两轴对中困难的部位。梅花形弹性联轴器经过车削，铣削，和拉削等机加工方法加工而成，再经过整体热处理以保证足够强度。

格鲁夫减速机

梅花形弹性联轴器具有很好的平衡性能和适用于高转速应用（最高转速可达30000转/分钟），但不能处理很大的偏差，尤其是轴向偏差。较大的偏心和偏角会产生比其他伺服联轴器大的轴承负荷。另一个值的关注的问题是梅花形弹性联轴器的失效问题。一旦梅花弹性间隔体损坏或失效，扭矩传递并不会中断，同时两轴套的金属爪啮合在一起继续传递扭矩，这很可能会导致系统出现问题。根据实际应用选择合适的梅花弹性间隔体材料是本联轴器的一大优势，不同的硬度和温度承受力，让客户选择合适的材料满足实际应用的性能标准。 www.gelufu.com.cn

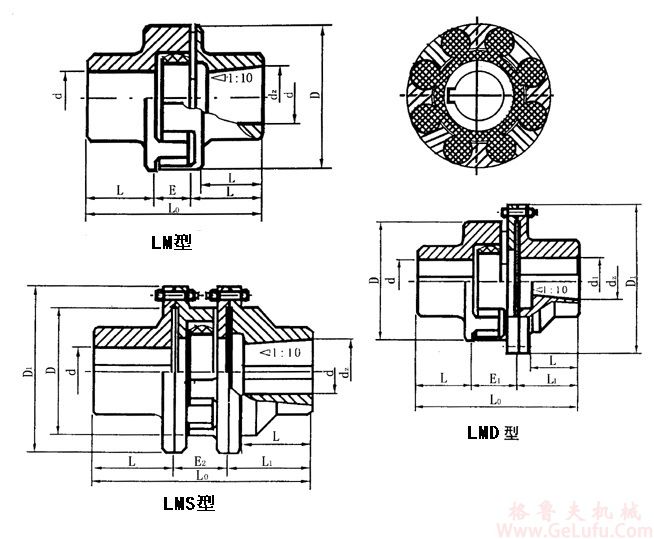

梅花形弹性联轴器（GB5272―85）梅花形弹性联轴器，适用于联接两同轴线的传动轴系，具有补偿两轴相对偏移、减震、缓冲性能，工温度为35～+80℃，传递公称转矩16～25000N・m。 1、ML型基本型梅花形弹性联轴器。 2、MLZ型单法兰梅花弹性联轴器。 3、MLS型双法兰梅花弹性联轴器。 LM3梅花形弹性联轴器 (原称ML2)(图1) 梅花型弹性联轴器主要参数与尺寸 GB52722002 mm

手机：13331225020

型号	公称转矩 Tn n.m	许用转速 [n] r/min	轴孔直径 d.d₁.dz	轴孔长度		尺寸			重量 kg
				Y.J₁.Z₁型	Z.J型	D	D₁	E E₁ E₂
				L	L₁
LM1	25	8500	12～24	27～52	―	50	90	16	1.06
LMD1								22	1.67
LMS1								28	2.3
LM2	50	7600	16～30	30～82	―	60	100	23	2.6
LMD2								30	3.87
LMS2								37	5.13
LM3	100	6900	20～32	38～82	gelufu.com.cn	70	110
LMD3
LMS3

LM4	140	6000	22～38	38～82	―	85	125	24	3.9
LMD4								32	5.53
LMS4								40	7.18
LM5	250	5000	25～42	44～112	―	105	150	27	6.43
LMD5								38.5	10.4
LMS5								50	14.24
LM6	400	4100	30～48	60～112	82～112	125	185	33	9.1
LMD6								45	14.72
LMS6								56	20.35
LM7	630	3600	※ ※ 35～42～55	60～112	82～112	145	205	39	12.19
LMD7								52	18.94
LMS7								64	26.04
LM8	1120	3100	※ ※ 45～48～65	84～142	112～142	170	240	41	19.92
MD8								55	31.29
LMS8								68	42.66
LM9	1800	2700	※ ※ 50～55～75	84～142	112～142	200	270	48	29.7
LMD9								64	44.41
LMS9								78	59.13
LM10	2800	2500	※ ※ 60～65～95	107～172	142～172	230	305	50	51.58
LMD10								69	76.26
LMS10								86	100.94
LM11	4500	2200	※ ※ 70～85～110	107～212	142～172	260	350	60	88.68
LMD11								84	123.24
LMS11								108	157.74
LM12	6300	1900	※ ※ 80～95～120	132～212	172～212	300	400	67	113.21
LMD12								91	155.08
LMS12								115	196.95
LM13	11200	1600	※ ※ 90～125～130	132～252	172～252	360	460	73	158.1
LMD13								98	220.72
LMS13								123	283.33
LM14	12500	1500	※ ※ 100～140	167～252	212～252	400	500	73	177.8
LMD14								98	241.53
LMS14								123	305.27
