LZZ8带制动轮弹性柱销齿式联轴器（原称ZLL8)

LZZ8带制动轮弹性柱销齿式联轴器（原称ZLL8)参数图纸,LZZ8带制动轮弹性柱销齿式联轴器（原称ZLL8)选型,LZZ8带制动轮弹性柱销齿式联轴器（原称ZLL8)3D模型,LZZ8带制动轮弹性柱销齿式联轴器（原称ZLL8)手册样本下载,LZZ8带制动轮弹性柱销齿式联轴器（原称ZLL8)供应商...

咨询热线：0312-6784766
立即咨询

产品详情

LZZ弹性元件（柱销）的材料一般选用尼龙6，有微量补偿两轴线偏移能力，弹性件工作时受剪切，工作可靠性极差，仅适用于要求很低的中速传动轴系，不适用于作可
弹性柱销联轴器
弹性柱销联轴器靠性要求较高的工况，例如起重机械的提升机构的传动轴系绝对不能选用，不宜用于低速承重及具有强烈冲击和振动较大的传动轴系，对于径向和角向偏移较大的工况以及安装精度较低的传动轴系亦不应选用，属淘汰品种。弹性柱销联轴器轴中的柱销在工作时处于剪切和挤压状态，其强度条件就是计算弹性柱销横截面上的剪切强度和柱销与销孔壁的挤压强度。
弹性柱销联轴器(GB/T50152003)代替（GB501585)适合于各种同轴线的传动系统，利用尼龙棒横断面剪切强度传递转矩，公称转矩160160000N.M，工作温度为20℃80℃。结构简单，具有缓冲减震性能和一定的轴偏移补偿能力，适合在不控制噪音的环境的场合使用。许用补偿量径向0.150.25mm 角向0.5°。格鲁夫机械
柱销式联轴器，常用的型号有，弹性套柱销联轴器（LT),弹性柱销联轴器（LX)，弹性柱销齿式联轴器（LZ)。
LZZ 型弹性柱销齿式联轴器基本参数和主要尺寸利用若干非金属材料制成的柱销，置于两半联轴器与外环内表面之间的对合孔中，通过柱销传递转矩实现两半联轴器联接.

格鲁夫齿轮箱

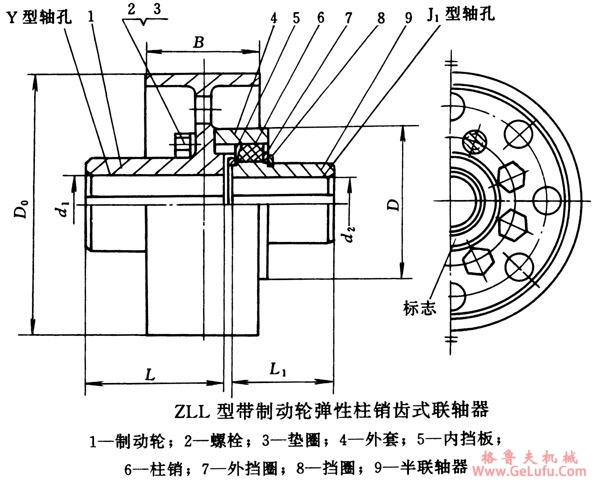

LZZ8带制动轮弹性柱销齿式联轴器（原称ZLL8)(图1) 手机：13331225020

LZZ型带制动轮弹性柱销齿式联轴器基本参数和主要尺寸（GB/T50152003） ZLL型带制动轮弹性柱销齿式联轴器基本参数和主要尺寸（GB/T501585）/mm

www.gelufu.com.cn

型号	公称转矩T_n/ N・m	许用转速[n]/ r・min¹	轴孔直径		轴孔长度		D₀	D	B	转动惯量I/ kg・m²	质量 m/kg
			d₁	d₂	Y型	J₁型
					L	L₁
LZZ1	250	4000	16、18、19	16、18、19	42	格鲁夫丝杆升降机	160	98	68	0.022	7
			20、22、24	20、22、24	52	38
			25、28	25、28	62	44
			30、32、35、38	30、32	82	60
LZZ2	630	3800	25、28	25、28	62		200	124	85	0.063	12.6
			30、32、35、38	30、32、35、38	82	60
			40、42、45、48	40、42	112	84
LZZ3	1600	3000	40、42、45、48、 50、55、56	40、42、45、48、 50、55、56	112	84	250	166	105	0.24	30.4
			60、63、65、70	60	142	107
LZZ4	4000	2400	50、55、56	50、55、56	112	84	315	214	132	0.65	52.4
			60、63、65、70、 71、75	60、63、65、70、 71、75	142	107
			80、85、90	80	172	132
LZZ5	6300	1900	60、63、65、70、 71、75	60、63、65、70、 71、75	142	107	400	240	168	1.63	81.3
			80、85、90、95	80、85、90、95	172	132
LZZ6	10000	1500	70、71、75	70、71、75	142	107	500	280	210	4.4	139.8
			80、85、90、95	80、85、90、95	172	132
			100、110、120	100、110、120	212	167
LZZ7	16000	1200	80、85、90、95	80、85、90、95	172	132	630	330	265	12.8	257
			100、110、120、125	100、110、120、125	212	167
			130	130	252	202
LZZ8	25000	1050	90、95	90、95	172	132	710	370	298	20.9	331
			100、110、120、125	100、110、120、125	212	167
			130、140、150	130、140、150	252	202
			160、170、180	邮箱：china@gelufu.com	302	242
LZZ9	31500	950	100、110、120、125	100、110、120、125	212	167	800	384	335	33.5	424
			130、140、150	130、140、150	252	202
			160、170	160、170	302	242
