LZ7弹性柱销齿式联轴器（原称ZL7)

LZ7弹性柱销齿式联轴器（原称ZL7)参数图纸,LZ7弹性柱销齿式联轴器（原称ZL7)选型,LZ7弹性柱销齿式联轴器（原称ZL7)3D模型,LZ7弹性柱销齿式联轴器（原称ZL7)手册样本下载,LZ7弹性柱销齿式联轴器（原称ZL7)供应商...

咨询热线：0312-6784766
立即咨询

产品详情

弹性元件（柱销）的材料一般选用尼龙6，有微量补偿两轴线偏移能力，弹性件工作时受剪切，工作可靠性极差，仅适用于要求很低的中速传动轴系，不适用于作可
弹性柱销联轴器
弹性柱销联轴器靠性要求较高的工况，例如起重机械的提升机构的传动轴系绝对不能选用，不宜用于低速承重及具有强烈冲击和振动较大的传动轴系，对于径向和角向偏移较大的工况以及安装精度较低的传动轴系亦不应选用，属淘汰品种。弹性柱销联轴器轴中的柱销在工作时处于剪切和挤压状态，其强度条件就是计算弹性柱销横截面上的剪切强度和柱销与销孔壁的挤压强度。
弹性柱销联轴器(GB/T50152003)代替（GB501585)适合于各种同轴线的传动系统，利用尼龙棒横断面剪切强度传递转矩，公称转矩160160000N.M，工作温度为20℃80℃。结构简单，具有缓冲减震性能和一定的轴偏移补偿能力，适合在不控制噪音的环境的场合使用。许用补偿量径向0.150.25mm 角向0.5°。

gelufu.com.cn

柱销式联轴器，常用的型号有，弹性套柱销联轴器（LT),弹性柱销联轴器（LX)，弹性柱销齿式联轴器（LZ)。

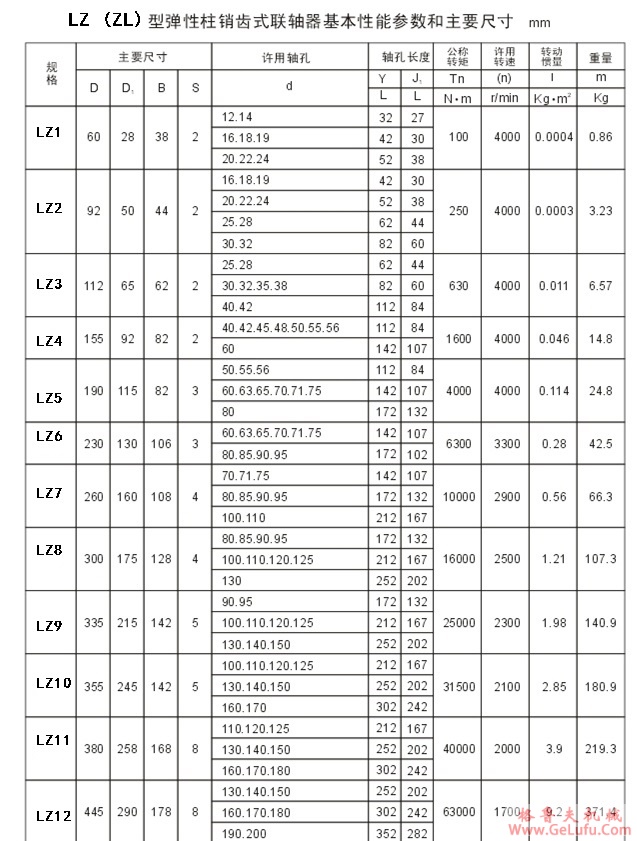

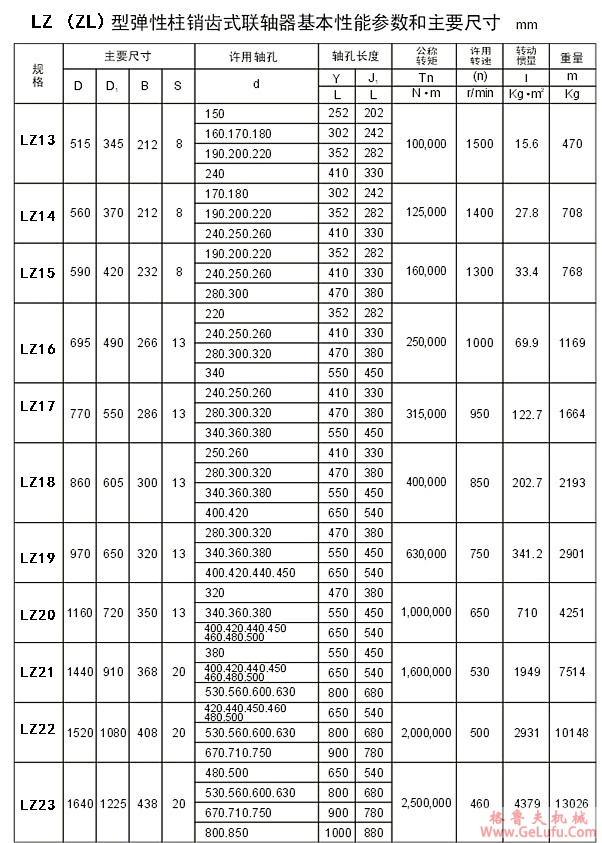

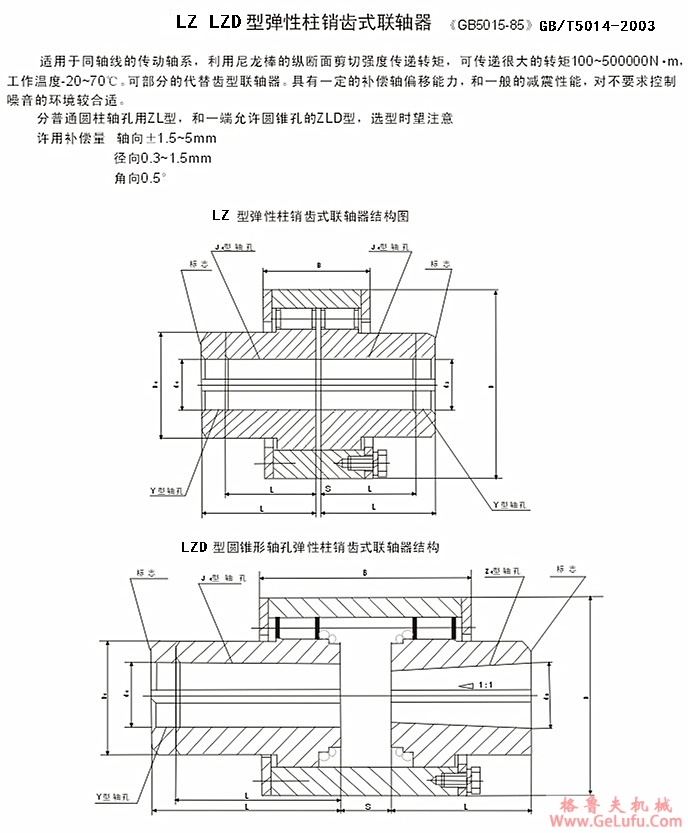

LZ型弹性柱销齿式联轴器基本参数和主要尺寸利用若干非金属材料制成的柱销，置于两半联轴器与外环内表面之间的对合孔中，通过柱销传递转矩实现两半联轴器联接. 格鲁夫丝杆升降机

LZ7弹性柱销齿式联轴器（原称ZL7)(图1) LZ7弹性柱销齿式联轴器（原称ZL7)(图2) LZ7弹性柱销齿式联轴器（原称ZL7)(图3) 电话：0312-6784766
