QSH系列斜齿-圆锥齿轮减速电机 格鲁夫配件
型号表示 www.gelufu.com
QSH | 2 | 3 | 4 | ―― | 5 | 6 | 7 | 8 |
2 输出轴 格鲁夫减速机
:实心轴
格鲁夫
A:空心轴
fax:0312-6784733
V:花键空心轴 电话:0312-6784766
H:空心轴带紧缩盘
格鲁夫配件
3 输出法兰
:无法兰
F:B5法兰
Z:B14法兰
4 规格
70―80―90―100―110―120―130―140―150
5 输出转速
6 电机
7 输出轴型式
L:左侧输出轴
R:右侧输出轴
T:左右两端输出轴(见下表)
输出轴型式

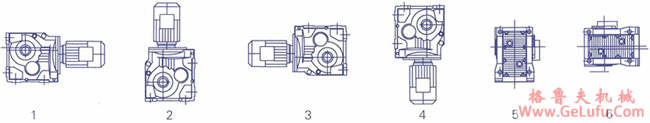

8 安装位置
1-2-3-4-5-6(见下表)
安装位置
举例
QSH | A | F | 80 | ―― | 65 | Y90L-4 | R | 1 |
QSH系列斜齿-圆锥齿轮减速电机,空心轴、B5法兰输出,规格80,输出转速65r/min,配用Y90L-4三相异步电机,右端出轴平装(1)。
