YN系列圆柱齿轮减速机空心轴型（键联接）的联接尺寸（YB/T050-93）
传真：0312-6784733
Mobile:13331225020

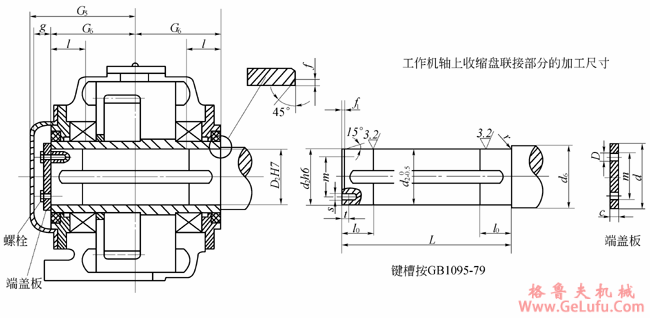

空心轴型减速器(键联接)的联接尺寸 (mm)
mail:china@gelufu.com
|
轴端尺寸和固定件 | |||||||||||||||||||||||||
|
减速器型号 |
工作机轴 |
端盖板 |
空心轴 |
螺栓 | |||||||||||||||||||||
|
YNLA
YNLO |
YNSA
YNSO |
YNFA
YNFO |
YKLA
YKLO |
YKSA
YKSO |
YKFA |
d2 |
d6 |
f1 |
L |
I0 |
r |
s |
t |
C |
D |
d |
m |
D2 |
f |
G6 |
g |
G5 |
I |
规格 |
数量 |
|
规格 | |||||||||||||||||||||||||
|
192
215 |
|
|
100
125 |
192
215 |
|
50
55
65 |
60
65
75 |
4
4
4 |
188
203
218 |
35
35
40 |
2.5
2.5
2.5 |
M8
M8
M10 |
15
15
17 |
8
8
8 |
9
9
11 |
62
70
78 |
35
40
45 |
50
55
65 |
3
3
3 |
95
102.5
110 |
23
25
25 |
125
135
140 |
25
25
30 |
M8×20
M8×20
M10×25 |
2
2
2 |
|
240
272
305 |
352
395 |
395 |
160 |
240
272
305 |
272
305 |
70
85
100 |
80
95
110 |
4
5
5 |
233
268
298 |
40
50
50 |
2.5
2.5
4 |
M10
M10
M10 |
17
17
17 |
8
10
10 |
11
11
11 |
86
100
120 |
50
60
70 |
70
85
100 |
3
3
4 |
117.5
135
150 |
25
30
30 |
150
170
185 |
30
40
40 |
M10×25
M10×25
M10×25 |
2
2
2 |
|
340
385
430 |
440
497
555 |
440
497
555 |
200
250 |
340
385
430 |
340
385
430 |
110
120
140 |
120
130
150 |
5
5
5 |
328
353
398 |
50
50
55 |
4
4
4 |
M12
M12
M12 |
20
20
20 |
10
12
12 |
14
14
14 |
130
140
160 |
75
80
90 |
110
120
140 |
4
4
4 |
165
177.5
200 |
32
32
32 |
200
215
240 |
40
40
45 |
M12×30
M12×30
M12×30 |
2
2
2 |
注：端盖板、螺栓、键用户要求时才提供。
