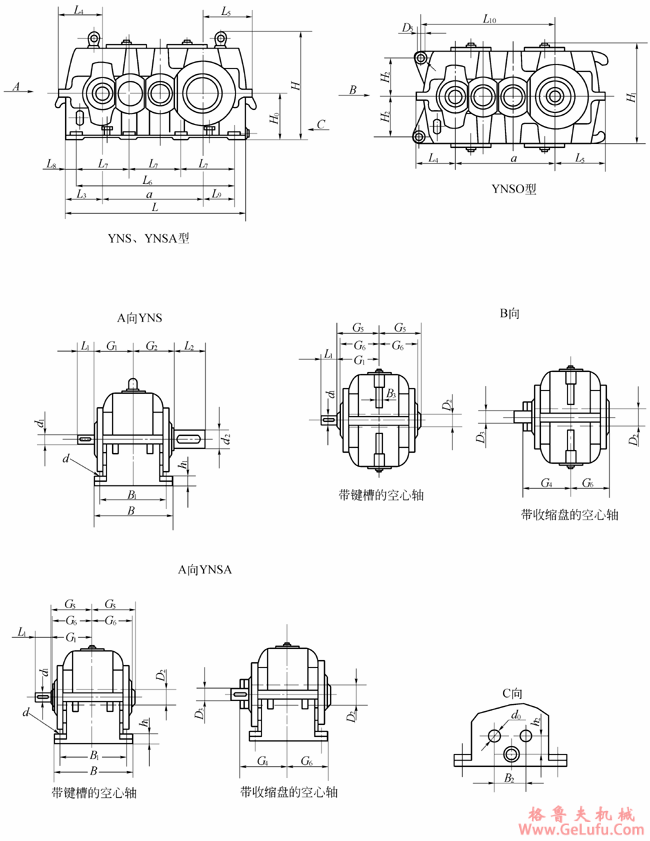

YNS、YNSO、YNSA系列圆柱齿轮减速机外形及安装尺寸(YB/T050-93) www.gelufu.com
WX:grove_company
YNS、YNSO、YNSA减速器外形尺寸 (mm) mail:china@gelufu.com
a |
L |
B |
h1 |
d1 |
L1 |
d1 |
L1 |
d2 |
L2 |
L3 |
L4≈ |
L5≈ |
G1 |
G2 |
H0 |
H≈ |
L6 |
iN=22.4~71 |
iN=80~100 | ||||||||||||||||
352
395
440 |
600
665
745 |
290
320
355 |
32
32
40 |
24k6
28m6
32m6 |
40
50
60 |
19k6
22k6
22k6 |
35
35
35 |
75m6
85m6
95m6 |
120
140
160 |
83
85
97.5 |
107
109
128 |
188
209
238 |
130
145
160 |
140
155
170 |
180
200
225 |
375
415
462 |
510
570
630 |
497
555
620 |
840
930
1025 |
390
450
500 |
40
50
50 |
38m6
42m6
48m6 |
60
70
80 |
24k6
32m6
38m6 |
40
60
60 |
100m6
110n6
130n6 |
180
180
210 |
110.5
120
120 |
141
158
160 |
263
293
325 |
175
200
225 |
190
215
240 |
250
280
315 |
511
570
644 |
705
810
855 |
705 |
1160 |
570 |
63 |
48m6 |
80 |
42m6 |
70 |
140n6 |
240 |
140 |
189 |
364 |
255 |
270 |
355 |
719 |
960 |
|
|
iN=20~35.5 |
iN=40~90 |
| |||||||||||||
790
880
995 |
1280
1420
1610 |
600
690
750 |
63
80
80 |
60m6
65m6
70m6 |
105
105
120 |
48m6
55m6
60m6 |
80
90
105 |
170m6
180n6
210n6 |
270
310
350 |
140
155
175 |
188
215
240 |
398
445
505 |
275
305
345 |
290
320
360 |
400
450
500 |
806
906
1006 |
1080
1200
1350 |
|
|
iN=20~45 |
iN=50~90 |
| |||||||||||||
1110
1240
1400
1570
1760 |
1790
2010
2260
2540
2850 |
830
910
1030
1160
1320 |
100
100
125
125
160 |
80m6
95m6
110n6
120n6
140n6 |
140
160
180
210
240 |
65m6
75m6
85m6
90m6
100m6 |
105
120
140
160
180 |
240n6
270n6
300n6
340n6
390n6 |
400
450
500
550
650 |
200
235
255
295
335 |
277
324
344
400
448 |
557
624
694
780
868 |
385
400
460
520
595 |
400
440
500
560
645 |
560
630
710
800
900 |
1121
1261
1406
1581
1783 |
1500
1680
1890
2130
2400 |
a |
L7 |
B1 |
L8 |
L9 |
H1≈ |
B3 |
D5
H11 |
H2 |
L10 |
r |
冷却盘管接口 |
地脚螺栓 |
平均质量(Kg) |
参考油量(L) | ||||||
d0(") |
B2 |
h2 |
d |
数量 |
YNS
YNSA |
YNSO |
YNS |
YNSO |
YNSA | |||||||||||
352
395
440 |
170
190
210 |
245
275
300 |
45
47.5
57.5 |
120
137.5
150 |
390
480
474 |
32
35
45 |
22
25
30 |
115
130
145 |
427
475
530 |
23
26
30 |
G1/2
G1/2
G1/2 |
80
90
110 |
33
33
37 |
M16
M16
M20 |
8
8
8 |
150
205
285 |
130
175
245 |
10
14
19 |
6.5
9
12 |
9.5
12.5
18 |
497
555
620
705 |
235
270
285
320 |
335
380
430
490 |
67.5
60
85
100 |
165
195
200
215 |
522
580
658
728 |
50
55
60
70 |
35
40
40
45 |
160
180
200
230 |
602
670
735
845 |
35
40
40
46 |
G1/2
G1/2
G1/2
G1/2 |
110
140
140
140 |
54
60
60
62 |
M20
M24
M24
M30 |
8
8
8
8 |
390
540
750
1050 |
330
460
640
890 |
26
36
53
75 |
16
22
32
43 |
23
31
47
68 |
790
880
995 |
360
400
450 |
520
590
650 |
100
110
130 |
250
275
310 |
812
912
1012 |
80
90
105 |
50
55
60 |
260
310
330 |
930
1040
1170 |
53
55
60 |
G3/4
G3/4
G3/4 |
200
200
260 |
72
80
82 |
M30
M36
M36 |
8
8
8 |
1400
1950
2650 |
1200
2700
2300 |
115
160
220 |
59
83
115 |
98
140
190 |
1110
1240
1400
1570
1760 |
500
560
630
710
800 |
710
790
890
1000
1140 |
145
165
185
205
225 |
335
370
420
470
530 |
1122
1262
1392
1562
1766 |
105
110
110
130
140 |
65
70
80
90
100 |
370
420
460
520
580 |
1310
1465
1650
1850
2080 |
70
80
90
100
110 |
G3/4
G3/4
-
-
- |
260
260
-
-
- |
84
84
-
-
- |
M42
M42
M48
M48
M56 |
8
8
8
8
8 |
3800
5100
7200
10800
14000 |
3200
4400
6200
9000
11500 |
300
450
520
820
1150 |
155
210
290
400
560 |
265
360
380
600
840 |
