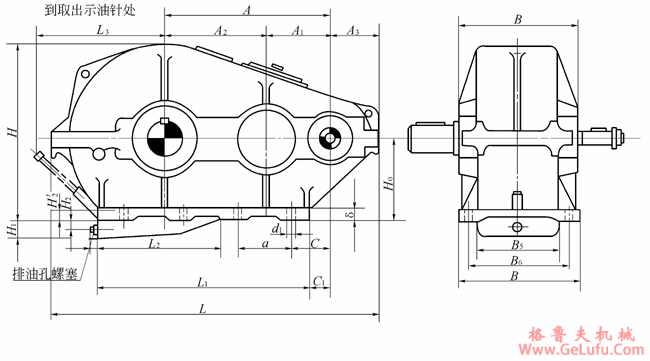

ZQA型减速器外形安装尺寸 格鲁夫
格鲁夫齿轮箱
|
减速器型号 |
中心距 |
基本尺寸 |
A3 |
B5 |
B6 |
C |
C1 |
H0 |
H1 |
H2
(H′2) |
L1 | ||||
|
A |
A1 |
A2 |
B |
H |
L | ||||||||||
|
ZQA250 |
250 |
100 |
150 |
230 |
315 |
540 |
101 |
|
190 |
60 |
28 |
160 |
|
25 |
345 |
|
ZQA350 |
350 |
150 |
200 |
290 |
400 |
730 |
132 |
|
250 |
100 |
40 |
200 |
|
25 |
470 |
|
ZQA400 |
400 |
150 |
250 |
310 |
490 |
826 |
133 |
|
270 |
110 |
80 |
250 |
|
25 |
490 |
|
ZQA500 |
500 |
200 |
300 |
350 |
592 |
986 |
148 |
|
310 |
130 |
80 |
300 |
|
25 |
620 |
|
ZQA650 |
650 |
250 |
400 |
470 |
697 |
1278 |
183 |
318 |
410 |
160 |
85 |
320 |
95 |
69 |
830 |
|
ZQA750 |
750 |
300 |
450 |
210 |
745 |
1448 |
207 |
362 |
450 |
155 |
55 |
320 |
130 |
104 |
1020 |
|
ZQA850 |
850 |
350 |
500 |
280 |
875 |
1632 |
236 |
418 |
520 |
155 |
75 |
400 |
105 |
75 |
1100 |
|
ZQA1000 |
1000 |
400 |
600 |
660 |
965 |
1896 |
257 |
490 |
590 |
200 |
100 |
400 |
200 |
170 |
1350 |
QQ：20275456
|
L2 |
L3 |
δ |
|
|
|
|
|
|
|
dn |
An |
hn |
Bn |
质量
（kg） |
|
数量 |
孔距
a |
孔径
d1 |
模数
m |
齿数 |
齿数 |
顶圆
Dn | ||||||||
|
|
230 |
20 |
4 |
235 |
17 |
|
|
|
|
|
|
|
|
103 |
|
|
305 |
25 |
4 |
310 |
17 |
|
|
|
|
|
|
|
|
189 |
|
|
370 |
25 |
4 |
370 |
17 |
|
|
|
|
|
|
|
|
253 |
|
|
420 |
25 |
6 |
240 |
17 |
4 |
40 |
68 |
280 |
5 |
216 |
30 |
15 |
385 |
|
495 |
460 |
35 |
8 |
215 |
25 |
4 |
69 |
69 |
284 |
4 |
276 |
50 |
15 |
878 |
|
620 |
525 |
35 |
8 |
275 |
25 |
4 |
69 |
69 |
284 |
4 |
276 |
50 |
15 |
1000 |
|
610 |
530 |
40 |
8 |
300 |
32 |
4 |
63 |
73 |
300 |
3 |
272 |
30 |
15 |
1462 |
|
870 |
660 |
40 |
8 |
350 |
32 |
|
|
|
|
|
|
|
|
2140 |
注：A＝250～500mm减速器为平底，排油孔位于H′2 格鲁夫
